Vilket är det bästa valet för ett industriellt HMI-projekt?

När man väljer kapacitiva pekpaneler för industriell utrustning idag ligger huvudfokus vanligtvis på skärmstorlek, pekpunkter, täckglas och optisk laminering. Ändå bör en viktig teknisk spec inte ignoreras: peksignalgränssnittet.

Vad är den verkliga skillnaden mellan USB och I²C för industriella kapacitiva pekskärmar? Och ännu viktigare, hur ska du välja rätt gränssnitt för ditt projekt?

För OEM- och ODM-klienter beror valet till stor del på värdsystem, styrenhetsarkitektur, mjukvarumiljö och mekanisk design.

SKY-TDM erbjuder skräddarsydda kapacitiva pekpaneler för industriella HMI:er, medicinsk utrustning, inbyggda system, smarta terminaler och automationsapplikationer, med stöd för USB, I²C och andra gränssnittsalternativ.

Vad är en USB-pekskärm?

Den överför pekdata till värdsystemet med hjälp av USB-kommunikationsprotokollet. Eftersom USB är ett av de vanligaste perifera gränssnitten är det ett idealiskt val för anslutning till industriella datorer, Windows/Linux/Android-plattformar, självbetjäningskiosker, kommersiella skärmar och inbyggda datorer.

USB:s största fördel är dess bekvämlighet. Utvecklingsteam kan enkelt ansluta pekpanelen till värdsystemet utan att designa dedikerade kommunikationskretsar på huvudkretskortet, vilket avsevärt minskar produktutvecklingstiden.

Vad är en I²C-pekskärm?

I²C är ett vanligt seriellt kommunikationsgränssnitt i inbyggda system.

I²C-pekskärmar kommunicerar direkt med mikrokontroller eller processorer via I²C-bussen, vilket gör dem idealiska för anpassade hårdvarudesigner.

Till exempel, om ett industriprojekt redan har ett huvudstyrkort, är det vanligtvis att föredra att ansluta touchkontrollen till processorn via I²C. I det här fallet fungerar I²C som en oskiljaktig del av hårdvaruarkitekturen, inte bara en extern kringutrustning.

USB vs. I²C: Vad är den största skillnaden?

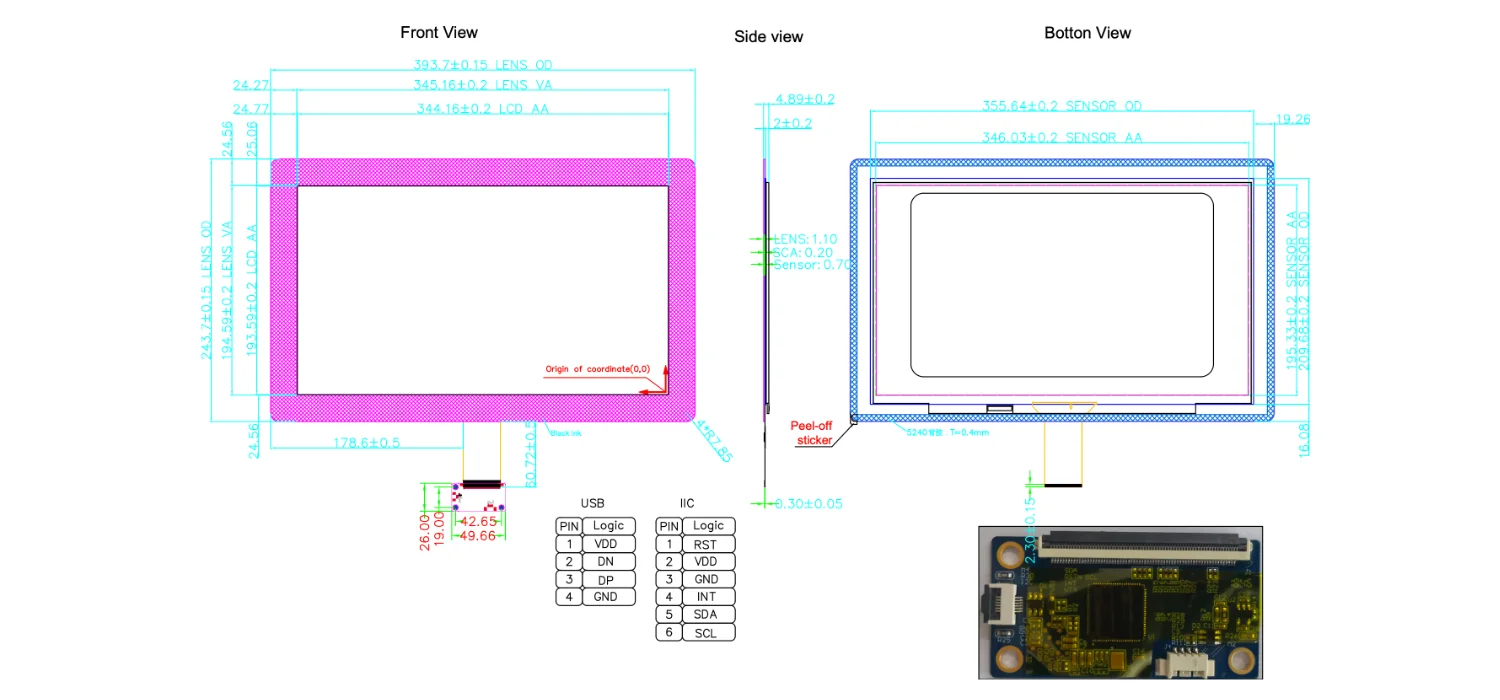

Det är därför samma storlek på pekskärmen kan finnas tillgänglig i både USB- och IIC-versioner.

Touch-tekniken kan vara liknande, men systemintegrationsmetoden är annorlunda.

Fördelar med USB Touch Panels

●Enklare integration: För industriella HMI-system är USB-pekskärmar lättare att integrera eftersom värdplattformen redan stöder USB.

●Utmärkt plattformskompatibilitet: Vanliga operativsystem på marknaden stöder USB, vilket gör det till standardgränssnittet för Windows, Android och Linux.

●Perfekt för fristående HMI-system: När du använder fristående datorer eller inbyggda datorer ger USB en bekväm kommunikationsanslutning.

●Accelererad utveckling: Under de tidiga stadierna av ett projekt möjliggör USB snabb utvärdering av pekpanelens användbarhet utan att behöva förutveckla dedikerade kommunikationsgränssnitt.

Fördelar med I²C Touch Panels

●Designad för inbyggd integration: När en pekskärm är direkt integrerad i ett inbäddat system är I²C-gränssnittet det lämpligaste valet.

●Simple Bus Architecture: I²C använder en tvåtrådskommunikationsstruktur, vilket är mycket attraktivt för inbyggda PCB med begränsade gränssnittsresurser.

●Bättre hårdvarukontroll: För kunder som självständigt utvecklar sina egna styrkort och firmware, ger I²C-gränssnittet större kontroll över pekkommunikationsarkitekturen.

●Perfekt för anpassade enheter: I²C är särskilt användbart för OEM-enheter där pekpanelen och huvudkontrollkortet är designade synkront.

Vilket pekskärmsgränssnitt är bättre lämpat för industriella HMI:er?

Olika gränssnitt erbjuder olika fördelar, och inget enkla pekgränssnitt passar alla industriella HMI-scenarier. Du kan hänvisa till följande riktlinjer:

●Industriella datorer + pekskärmar: USB är i allmänhet det bekvämare valet.

●MCU:er + inbyggda pekskärmar: I²C är vanligtvis det optimala valet.

●Anpassade styrkort: I²C ger djupare hårdvaruintegration.

●Rapid Prototyping: USB kan förenkla inledande testning och utvärdering.

●Massproduktion: Både USB och I²C är livskraftiga; det slutliga beslutet bör baseras på den faktiska hårdvaru- och mjukvaruarkitekturen.

Våra pekskärmar erbjuder för närvarande en mängd olika USB/I²C kapacitiva pekskärmsprodukter, som täcker olika skärmstorlekar för industriella HMI och inbyggda applikationer.

Påverkar gränssnittet pekskärmens prestanda?

Detta är en mycket viktig fråga.

Medan kommunikationsgränssnittet ansvarar för att överföra beröringsdata, bestäms den övergripande beröringsupplevelsen av en kombination av flera faktorer. Dessa inkluderar främst: touchsensordesign, touch-IC, firmware, sensorrouting, täckglastjocklek, handske-touch-stöd, EMI/ESD-miljö, optisk lamineringsprocess och värdsystemet. Därför är valet mellan USB och I²C bara ett steg i utvecklingen av en industriell touchpanel och påverkar inte touchprestandan.

Hur väljer man rätt pekskärmsgränssnitt?

I början av projektdesignen kan du bestämma lämpligt gränssnitt baserat på följande fem nyckelpunkter:

●Kontrollera värdplattformen: Kommer pekskärmen att anslutas till en industriell PC, ett Android-moderkort, ett Linux-system eller en MCU?

●Kontrollera huvudkontrollen: Har moderkortet redan USB- eller I²C-gränssnitt?

●Kontrollera den mekaniska strukturen: Var ska pekskärmskontrollen placeras? Hur lång ska FPC- eller bandkabeln vara? Var kommer kontakten att installeras?

●Kontrollera mjukvarumiljön: Har utvecklingsteamet redan den nödvändiga drivrutinen eller den fasta programvaran?

●Kontrollera produktionsplanen: Om produkten är på väg att gå in i massproduktion bör valet av gränssnitt bekräftas innan den slutliga PCB-designen.

Bygga en pekskärm runt din produkt

En professionell industriell pekskärm bör inte väljas enbart baserat på skärmstorlek. En komplett lösning kräver en omfattande övervägande av följande delar:

Touch Technology → Sensor → Controller IC → Interface → Cover Glass → FPC → Firmware → Mechanical Integration → Application Environment

Detta holistiska tillvägagångssätt är särskilt kritiskt för industriell utrustning, medicinsk utrustning, automationssystem och andra produkter designade för långvarig drift.

Därför är det rätta gränssnittet inte nödvändigtvis det med de högsta specifikationerna, utan det som på ett tillförlitligt sätt kan integreras i kundens kompletta produkt.

Behöver du hjälp med att välja mellan USB- och I²C-pekskärmar?

Om du utvecklar industriella HMI:er, medicinsk utrustning, automationssystem, självbetjäningskiosker eller inbyggda produkter, vänligen ange din pekskärmsstorlek, värdplattform, operativsystem, mekaniska ritningar och gränssnittskrav.

SKY-TDMpekpaneler kan rekommendera den mest lämpliga pekpanelen och gränssnittskonfigurationen för ditt projekt.

Kontakta oss idag för skräddarsydda USB-, I²C- eller kombinerade USB + I²C-kapacitiva pekskärmslösningar.
