När industriell utrustning behöver flexibla videoingångar och pålitlig TFT LCD-anslutning,2-HDMI till LVDS TTL-gränssnitt AD-kortfrånSKY-TDMger en praktisk kontrolllösning. Designad för industriell bildskärmsintegration, stöder den dubbla HDMI-ingångar, LVDS- och TTL-utgångar, konfigurerbar firmware och LCD-paneler från 7 till 32 tum, vilket hjälper OEM-utvecklare att förenkla hårdvaruintegration och minska utvecklingsarbetet.
En skärmkontroller måste göra mer än att konvertera videosignaler. Den måste matcha LCD-gränssnittet, upprätthålla stabil bildöverföring, stödja den nödvändiga paneltimingen och förbli pålitlig under hela utrustningens livscykel. De2-HDMI till LVDS TTL-gränssnitt AD-kortär utformad kring dessa praktiska krav. Genom att acceptera två HDMI-videokällor och tillhandahålla LVDS- eller RGB TTL-utgångsgränssnitt ger det utrustningsdesigner större flexibilitet när de väljer industriella TFT LCD-paneler. Dess konfigurerbara firmware kan också anpassas till upplösning, timing, gränssnittsdefinitioner, bakgrundsbelysningskontroll, OSD-inställningar och andra projektkrav. Detta gör tavlan lämplig för industriell automation, medicinsk utrustning, självbetjäningskiosker, digital skyltning, transportutrustning och inbyggda displaysystem.
Innehållsförteckning
- Vad är ett 2-HDMI till LVDS TTL-gränssnitt AD-kort?
- Varför spelar dubbla HDMI-ingångar någon roll i industriella skärmar?
- Hur förbättrar LVDS- och TTL-utgångar LCD-kompatibiliteten?
- Vilka är de viktigaste funktionerna att tänka på?
- Var kan denna skärmkontroll användas?
- Hur förenklar det OEM Display Integration?
- Teknisk översikt av Controller Board
- Vanliga frågor
- Få en anpassad industriell skärmlösning

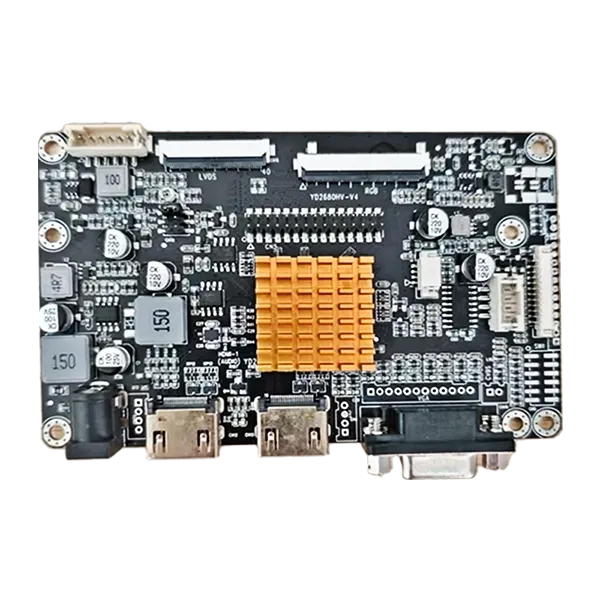

Vad är ett 2-HDMI till LVDS TTL-gränssnitt AD-kort?
Ett display AD-kort, vanligtvis kallat ett LCD-kontrollkort, fungerar som kopplingspunkten mellan en videokälla och en LCD-panel. I industriell utrustning kan videokällan ge en HDMI-signal medan den valda TFT LCD-panelen kan kräva ett LVDS- eller TTL-gränssnitt. Styrenheten översätter och bearbetar den inkommande videosignalen så att den kan levereras till lämpligt LCD-gränssnitt.
De2-HDMI till LVDS TTL-gränssnitt AD-kortär utformad speciellt för denna typ av integration. Den stöder två HDMI-videoingångar och kan ge LVDS- eller RGB TTL-utgång för kompatibla industriella TFT LCD-paneler. Enligt produktspecifikationerna kan den konfigureras för industriella TFT-skärmar från cirka 7 till 32 tum, beroende på de specifika panelkraven.
För OEM-projekt kan detta tillvägagångssätt minska behovet av att designa om hela displayelektroniken vid byte av panelmodeller eller utrustningskonfigurationer. Istället kan ingenjörer välja en lämplig kontrollkonfiguration och verifiera LCD:ns upplösning, timing, gränssnittsdefinition och effektkrav.
Varför spelar dubbla HDMI-ingångar någon roll i industriella skärmar?
Industriella system använder alltmer flera videokällor. Till exempel kan en maskin behöva visa information från en dator samtidigt som den tar emot en signal från en industrikamera, inspektionssystem, inbyggd dator eller sekundär bearbetningsenhet.
En kontroller med två HDMI-ingångar ger ett bekvämt sätt att ansluta två digitala videokällor och växla mellan dem. Detta kan göra systemarkitekturen mer flexibel utan att det krävs en extra extern omkopplingsenhet i varje applikation.
- Flera videokällor:Två HDMI-ingångar ger större systemflexibilitet.
- Systemintegration:Växling av videokälla kan integreras i bildskärmsarkitekturen.
- Utrustningsuppgraderingar:Befintliga system kan anpassas till nya HDMI-baserade videokällor.
- Designflexibilitet:Ingenjörer kan bygga bildskärmssystem kring olika källkonfigurationer.
Den här funktionen är särskilt användbar för industriella HMI-system, kontrollterminaler, inspektionsutrustning, kiosker och andra produkter där flexibilitet i displaykällan är viktig.
Hur förbättrar LVDS- och TTL-utgångar LCD-kompatibiliteten?
LCD-paneler använder inte alla samma elektriska gränssnitt. Två vanliga gränssnitt i industriella TFT-applikationer är LVDS och TTL/RGB. Att välja fel kontrollergränssnitt kan leda till inkompatibilitet, instabila bilder eller ytterligare omdesign av hårdvaran.
Stöd för både LVDS och TTL-utgång ger systemdesigners fler alternativ när de väljer kompatibla LCD-paneler. Styrenhetens LVDS-anslutningar inkluderar dedikerade differentialsignalpar, medan dess TTL-gränssnitt tillhandahåller RGB-data och synkroniseringssignaler för kompatibla paneler.
| Gränssnitt | Typisk funktion | Integrationsvärde |
|---|---|---|
| LVDS | Höghastighets differential LCD-dataöverföring | Lämplig för många industriella TFT LCD-paneler |
| TTL/RGB | Parallell RGB-displaydata och tidssignaler | Stöder kompatibla TTL-gränssnitt TFT-paneler |
| HDMI | Digital videokälla ingång | Bekväm anslutning till modern videoutrustning |
Ingenjörer bör alltid bekräfta den exakta LCD-modellen, upplösningen, tidsparametrarna, spänningskraven, kontaktkonfigurationen och stiftkartläggningen före produktion. Gränssnittskompatibilitet beror på den fullständiga panelspecifikationen snarare än bara gränssnittsnamnet.
Vilka är de viktigaste funktionerna att tänka på?
Att välja en industriell LCD-kontroller kräver mer än att kontrollera om ingångs- och utgångskontakterna fysiskt matchar. Elektriska specifikationer, firmwarekonfiguration, paneltiming, bakgrundsbelysningskrav och långsiktiga leveransöverväganden kan alla påverka projektets tillförlitlighet.
Dubbla HDMI-videoingångar
Två HDMI-ingångar tillåter utrustningsdesigner att ansluta flera digitala videokällor och välja lämplig källa enligt systemkraven.
LVDS och TTL Output Support
Stöd för båda utdatatyperna utökar utbudet av kompatibla TFT LCD-paneler och kan minska hårdvarudesignen när ett OEM-projekt använder olika bildskärmskonfigurationer.
Flexibel Firmware-konfiguration
Firmware kan anpassas enligt LCD-upplösning, tidsparametrar, gränssnittsdefinitioner, OSD-krav, startlogotyper och andra applikationsspecifika inställningar. Detta är särskilt värdefullt för OEM- och ODM-utrustning där en standardstyrenhetskonfiguration kanske inte är tillräcklig.
Industriell design
Kortet är avsett för kontinuerliga industriella applikationer, med designöverväganden fokuserade på stabil signalbehandling, störningsreducering, komponenttillgänglighet och långsiktig drift.
Kompakt integration
Ett dedikerat styrkort kan förenkla den interna bildskärmsarkitekturen för inbyggd utrustning och hjälpa ingenjörer att hantera LCD-anslutningar, bakgrundsbelysningskontroll, signalkonvertering och relaterade displayfunktioner inom en definierad hårdvaruplattform.
Var kan denna skärmkontroll användas?
Eftersom kontrollern kombinerar HDMI-ingångsflexibilitet med LVDS- och TTL LCD-utgångsalternativ, kan den tjäna ett brett utbud av inbyggda och industriella displayapplikationer.
| Ansökan | Varför kontrollen är användbar |
|---|---|
| Industriell automation | Ansluter digitala videokällor med industriella TFT-displaypaneler |
| Medicinsk utrustning | Stöder anpassade displaykonfigurationer för specialiserad utrustning |
| Självbetjäningskiosker | Ger flexibel videoingång och inbyggd LCD-integration |
| Digital skyltning | Gör det möjligt för HDMI-baserade innehållskällor att driva kompatibla LCD-paneler |
| Transportutrustning | Stöder inbyggda displaysystem som kräver stabil drift |
| Inbyggda system | Erbjuder konfigurerbara gränssnitt för applikationsspecifika displaydesigner |
Lämplig konfiguration beror på utrustningens driftsmiljö, LCD-modell, videokälla, upplösning, mekaniskt utrymme och kraftarkitektur. Av denna anledning bör ingenjörsverifiering slutföras före massproduktion.
Hur förenklar det OEM Display Integration?
Skärmintegrering kan bli komplicerad när ett OEM-projekt kräver att LCD-panelen, pekskärmen, styrenheten, kablar, firmware, bakgrundsbelysning och mekanisk struktur fungerar tillsammans. Ett styrkort som kan konfigureras runt mål-LCD-skärmen kan minska några av dessa integrationsutmaningar.
SKY-TDM tillhandahåller bildskärmstekniska tjänster som täcker LCD-val, styrenhetskonfiguration, pekskärmsanpassning, optisk bindning, täckglas, gränssnittskablar och relaterade krav på displayintegration. Dess kvalitetsledningssystem inkluderar certifieringar enligt ISO 9001, ISO 13485 och IATF 16949, medan kontrollpaneler genomgår funktionstestning före leverans enligt företagets produktinformation.
För OEM- och ODM-kunder kan teknisk support inkludera:
- LCD-upplösning och tidskonfiguration
- LVDS pin mappning och TTL timing justering
- Firmware optimering
- Kontroll av bakgrundsbelysning och ljusstyrka
- OSD-språkkonfiguration
- Anpassning av startlogotyp
- Kabelstift och kontaktkonfiguration
- Krav på mekanisk montering
- Matchande LCD och touchpanel
Detta integrerade tillvägagångssätt kan vara särskilt värdefullt för projekt där displaykompatibilitet och långsiktig komponenttillgänglighet är viktiga designöverväganden.
Teknisk översikt av Controller Board
Följande tabell sammanfattar viktiga egenskaper hos denna kontrolllösning och förklarar deras praktiska relevans under utveckling av displaysystem.
| Specifikation / Funktion | Tillgänglig konfiguration | Ingenjörsfördel |
|---|---|---|
| Videoingångar | 2 × HDMI | Stöder flera digitala videokällor |
| LCD-utgångar | LVDS och TTL/RGB | Bredar kompatibla LCD-alternativ |
| LCD-storleksområde | Cirka 7–32 tum | Lämplig för olika industriella visningsformat |
| Firmware | Konfigurerbar | Stöder projektspecifika visningsparametrar |
| LVDS-kontakt | JST 2×15 stift | Ger differentiella displaysignalanslutningar |
| LVDS FFC | 40-stift, 0,5 mm | Stöder kompatibla LCD-panelanslutningar |
| TTL T-CON | 50-stifts FFC | Ger RGB- och tidssignalanslutningar |
| Gränssnitt för bakgrundsbelysning | PH2.0 6-stift | Stöder kompatibel bakgrundsbelysningskraft och kontroll |
De faktiska stiftdefinitionerna och den elektriska konfigurationen bör alltid kontrolleras mot mål-LCD-databladet. Till exempel använder LVDS-gränssnittet differentiella TX-signalpar, medan TTL-gränssnittet inkluderar RGB-data, DE, VS, HS, DCLK och relaterade styrsignaler. Korrekt stiftmappning är avgörande för framgångsrik integration.
Vanliga frågor
1. Vilka LCD-paneler kan anslutas till denna styrenhet?
Styrenheten kan konfigureras för ett brett utbud av industriella TFT LCD-paneler med kompatibla LVDS- eller TTL-gränssnitt. Paneler i intervallet ungefär 7–32 tum kan stödjas beroende på den specifika modellen och elektriska krav. Genom att tillhandahålla LCD-modellnumret kan ingenjörsteamet verifiera kompatibiliteten.
2. Kan firmware anpassas för ett OEM-projekt?
Ja. Firmware-anpassning kan täcka LCD-upplösning, tidsparametrar, gränssnittsdefinitioner, OSD-inställningar, startlogotyper och andra projektspecifika krav.
3. Stöder kortet både LVDS och TTL LCD-paneler?
Ja. Styrenheten är designad för att ge både LVDS- och RGB TTL-utgångsalternativ, vilket gör att den kan stödja olika kompatibla industriella TFT LCD-konfigurationer.
4. Kan två HDMI-källor anslutas samtidigt?
Kortet har två HDMI-ingångsgränssnitt, vilket gör att två kompatibla digitala videokällor kan integreras i displaysystemet med val av källa enligt den konfigurerade applikationen.
5. Är denna styrenhet lämplig för kontinuerliga industriella tillämpningar?
Produkten är designad för industriella applikationer och kontinuerlig drift, med tonvikt på stabil signalbehandling, störningskontroll, industriorienterade komponenter och långsiktiga leveransöverväganden.
6. Kan SKY-TDM leverera en komplett bildskärmsenhet?
Ja. SKY-TDM kan stödja bredare skärmintegreringskrav, inklusive industriella LCD-paneler, kapacitiva eller resistiva pekskärmar, styrkort, gränssnittskablar, optisk bindning, täckglas och relaterade OEM/ODM-ingenjörstjänster.
Få en anpassad industriell skärmlösning
Att välja rätt LCD-kontroller är ett viktigt steg för att bygga ett stabilt industriellt displaysystem. Med dubbla HDMI-ingångar, LVDS- och TTL-utgångskompatibilitet, konfigurerbar firmware och tekniskt stöd för LCD-matchning och integration, kan den här kontrollern hjälpa OEM-utvecklare att skapa bildskärmssystem kring deras specifika tekniska krav. Om du utvärderar ett nytt industriellt HMI, medicinsk utrustning, kiosk, transportskärm eller inbyggd utrustningsprojekt, läs mer om 2-HDMI till LVDS TTL Interface AD Board ochkontakta ossmed din LCD-modell, upplösning, gränssnittstyp, kvantitet och projektkrav. SKY-TDM kan hjälpa till att verifiera kompatibilitet och utveckla en praktisk displaylösning för din applikation.
