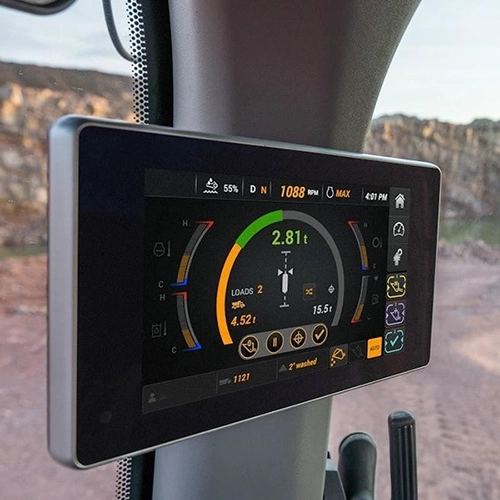

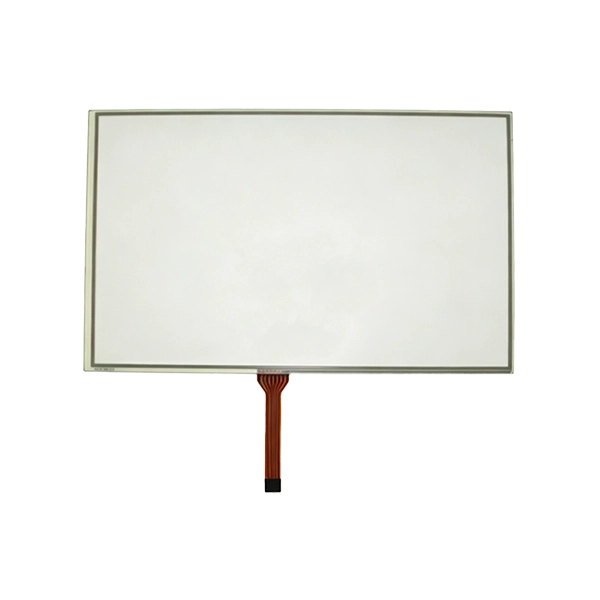

Vår10,1 tums 8-tråds resistiv pekskärmär specialbyggd för entreprenadmaskiner, tung utrustning, jordbruksfordon, gruvmaskiner, kranar, grävmaskiner, hjullastare och andra off-highway industrifordon.
Till skillnad från pekpaneler av konsumentkvalitet, fungerar tunga maskiner bland ihållande vibrationer, lera, regn, oljeföroreningar, damm och extrema temperaturfluktuationer. Operatörer bär vanligtvis tjocka arbetshandskar och kräver konsekvent, pålitlig beröringsprestanda oavsett tuffa förhållanden på arbetsplatsen.
Vår industriella 8-tråds resistiva beröringslösning hanterar dessa rigorösa utmaningar via förstärkt sensorkonstruktion, höghållfasta råmaterial, optimerad EMC-prestanda och förlängd livslängd. Den levererar exakt entrycksingång på ett tillförlitligt sätt i tuffa utomhusmiljöer där kapacitiva pekpaneler ofta har instabil funktion.
SKY-TDM levererar fullspektrumanpassningstjänster, inklusive skyddslinsteknik, optisk bindning, pekkontrollkalibrering, gränssnittsanpassning, antireflexbehandling, vattentät tätning och mekanisk integrationsstöd.
Tung utrustning prioriterar kompromisslös driftsäkerhet framför konsumentorienterad multi-touch-funktionalitet.
Jämfört med konventionella 4-tråds resistiva och kapacitiva pekpaneler, ger den 8-tråds resistiva arkitekturen viktiga fördelar:
• Överlägsen beröringspositioneringsnoggrannhet
• Långsiktig kalibreringsstabilitet
• Inbyggt stöd för handskdrift
• Kompatibel med bara fingrar, pennor och styva verktyg
• Förbättrad antivibrationsprestanda
• Minskade långsiktiga underhållskostnader
• Stabil prestanda under kraftiga EMI-störningar
• Anpassningsbar till dammiga och fuktiga arbetsscenarier
För operatörer av anläggningsmaskiner som bär arbetshandskar under kontinuerlig HMI-interaktion är resistiv beröring fortfarande den föredragna tekniken. Den förlitar sig på tryckaktivering istället för elektrisk ledningsförmåga, vilket eliminerar begränsningarna för kapacitiv beröring i fältförhållanden.

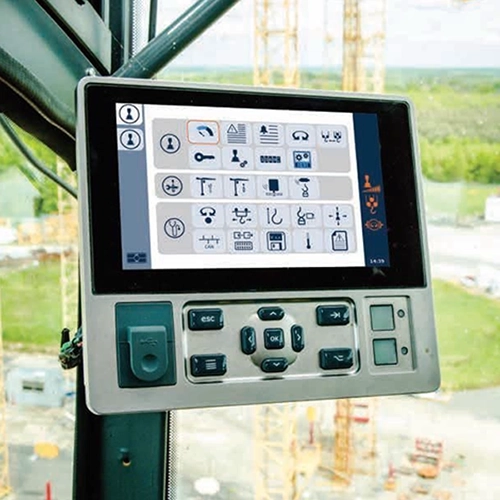

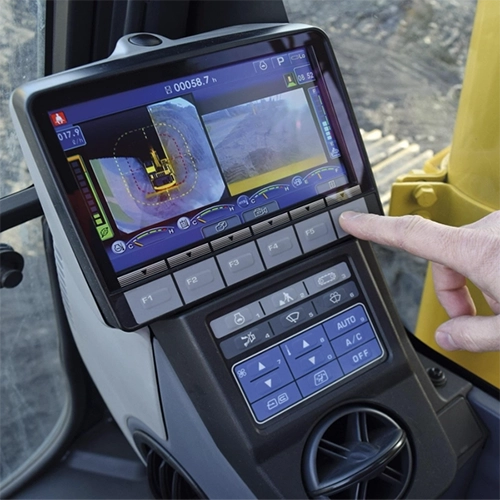

Vår 10,1 tum resistiva pekpanel med 8 trådar är brett integrerad i: Grävmaskiner & hjullastare & bulldozers & mobilkranar & vägvältar & betongpumpar & gruvutrustning & borriggar & jordbruksmaskiner & industrigaffeltruckar etc.
En pekskärm är bara en komponent i hela HMI-systemet. För att garantera år av problemfri fältdrift måste full touch-modulen konstrueras för att matcha miljöförhållandena på plats.
| Krav | Rekommenderade specifikationer / optimerade designfunktioner |
|
Brett driftstemperaturområde (Anläggningsmaskiner går året runt i varierande klimat) |
• Driftstemperatur: -30°C ~ +80°C • Förvaringstemperatur: -40°C ~ +85°C • Touchkontroll av industriell kvalitet • Lågtemperaturbeständiga PET-substrat |
|
Enastående vibrations- och stöttålighet (Grävmaskiner, vägvältar och borriggar genererar konstant mekanisk vibration) |
• Förstärkt FPC-konstruktion • Höghållfast strukturellt lim • Controller anti-lossning monteringsdesign • Vibrationsbeständiga kontakter • Förstärkt flexibel svanskabel |
|
Främre vattentät och dammtät konstruktion (Byggutrustningsarbeten som är utsatta för det fria) |
• Minsta frontpanelsklassificering: IP65 • Uppgraderad IP67 tätningslösning som tillval • Precisionskonstruerade vattentäta packningar • Kantdammtätande struktur • Inbyggd vattendräneringsdesign • UV-stabiliserade ytmaterial |
|
Pålitlig handskfunktion (Fältoperatörer använder ofta olika handskar) |
• Säkerhetsarbetshandskar • Läderhandskar • Termiska vinterhandskar • Gummiskyddshandskar |
|
Förlängd hållbarhet (Anläggningsmaskiners livslängd överstiger vanligtvis 10 år) |
• Över 35 miljoner pekaktiveringar • Hård reptålig ytbeläggning • Slitstarkt PET-skikt • UV-beständiga material • Flexibla kablar med lång livslängd |
| Robust EMI / EMC-prestanda | • EMI-skärmningsstruktur • Optimerad jordningslayout • Inbyggda filtreringskretsar • Stabiliserad inbäddad firmware • Omfattande ESD-skydd |
|
Läsbarhet i solljus (Utomhus utplacerad utrustning kräver tydlig sikt i direkt solljus) |
• Full optisk bindning • Anti-Glare (AG) beläggning • Antireflexbeläggning (AR). • LCD-parning med hög ljusstyrka • UV-beständig täcklins • Undertryckta inre panelreflektioner |
|
Robust mekanisk struktur (Byggningsfordon utsätts för kontinuerliga stötar, kraftigt damm och oljeföroreningar) |
• Kraftig industriell frontram • Förstärkt monteringsram i metall • Förstärkta monteringshål • Anpassningsbar packningstjocklek • Industriell strukturell bindning • Skyddsdragning för flexibla kablar |
| Punkt | Specifikation |
| Storlek | 10,1 tum |
| Touch-teknik | 8-trådsresistiv |
| Gränssnitt | USB/RS232/IIC |
| Ythårdhet | ≥3H |
| Ljustransmittans | ≥80 % |
| Driftstemperatur | -30°C ~ +80°C |
| Aktiveringskraft | Anpassningsbar |
| EMC | Industriell EMC optimerad design |
| ESD-skydd | Överensstämmer med IEC-standarder |
| Tryck på Livslängd | ≥35 miljoner aktiveringar |
| Täckglas | Anpassad tillgänglig |
| Kontroller | Industriell klass |
| OEM / ODM | Fullt stödd |
Varje modell av entreprenadmaskiner har unika monteringsbegränsningar. SKY-TDM erbjuder omfattande anpassningsalternativ:
- Anpassade mått på touchsensorn
- Skräddarsydd täckglasdesign
- Silkscreen kanttryck & kundlogo etsning
- Vattentät mekanisk strukturutveckling
- Anpassad FPC-layout och längd
- Skräddarsytt kontaktval
- Alternativ för flera gränssnitt: USB / RS232 / I²C
- Optisk bindningstjänst
- Antireflexbeläggning och antireflexbeläggning
- Förbättrad EMI-skärmningsdesign
- Förtjockad högpresterande PET-film
- Parameterjustering av regulator med bred temperatur
- Matchar med LCD-paneler med hög ljusstyrka
- Teknisk support för mekanisk ramdesign
Varje pekskärm genomgår rigorös intern kvalitetsverifiering:
- 100% funktionstestning
- Beröringsnoggrannhet och linjäritetskalibrering
- Vattentät tätningsinspektion
- Hög/låg temperatur cykeltest
- Vibrations- och stöttestning
- ESD-immunitetstestning
- EMI-prestandavalidering
- Besiktning av optisk utseende
- Kontinuerlig åldringstestning
- Förpackningsfallstest
Se till att produkterna kommer fram till kunden i perfekt skick.
Som en professionell industriell pekskärmstillverkare erbjuder SKY-TDM flexibla OEM- och ODM-tjänster skräddarsydda efter kundens behov. Med omfattande projekterfarenhet av tung terrängutrustning tillhandahåller vi omfattande tjänster inklusive LCD-val, pekskärmsdesign och optisk bindning. Med över 10 års erfarenhet av tillverkning inom industrisektorn säkerställer vi en stabil leveranskedja och snabb teknisk support. Dessutom eliminerar vårt ISO-certifierade kvalitetsledningssystem helt eventuella efterförsäljningsproblem för våra kunder.
S: Eftersom arbetsmiljön för entreprenadmaskiner är särskilt komplex och varierande. Under sådana förhållanden erbjuder resistiva pekskärmar överlägsen stabilitet jämfört med kapacitiva skärmar, vilket säkerställer tillförlitlig drift i alla krävande miljöer.
A: Ja. Genom att använda material med breda temperaturer och styrenheter av industriell kvalitet, stöder den drift ner till -30°C. Dessutom kan ytterligare lågtemperaturinställning implementeras enligt specifika projektkrav.
A: Absolut. Genom att förstärka den flexibla tryckta kretsen (FPC), använda strukturella lim av industriell kvalitet och optimera styrenhetsmontering, förbättras dess antivibrationsprestanda i tunga maskiner avsevärt.
A: Ja. Den tryckdrivna resistiva pekskärmen fungerar sömlöst med tjocka arbetshandskar, pennor och andra icke-ledande verktyg, och kräver inga ytterligare hårdvarujusteringar.
A: Fullt anpassningsbar. Vi tillhandahåller skräddarsydda dimensioner, anpassade gränssnitt, skräddarsydda täckglas, anpassade kabellayouter, logotyptryck och omfattande teknisk support för mekanisk integration.
A: Ja. Touch-systemet är byggt med en EMC-arkitektur av industriell kvalitet, som integrerar elektromagnetisk skärmning, optimerad jordning och inbyggt ESD-skydd (Electrostatic Discharge) för att säkerställa stabil drift i fordonsmiljöer med hög störning.
S: Den är perfekt lämpad för entreprenadmaskiner, gruvutrustning, jordbruksmaskiner, skogsfordon, industriella terrängfordon, marina kontrollsystem och utomhusautomationsutrustning.
A: Ja. Utöver fristående pekskärmar erbjuder vi omfattande tjänster inklusive LCD-matchning, optisk bindning, styrkortsintegration, anpassat täckglas och färdiga displaymoduler skräddarsydda speciellt för industri- och anläggningsmaskiner.
Redo att källa tillförlitlig10,1 tum resistiv pekskärm med 8 trådarför dina entreprenadmaskiner? Skicka oss dina detaljerade krav inklusive storlek, gränssnitt, tätningsgrad och temperaturspecifikationer. SKY-TDM levererar flexibel anpassning, snabb provtagning och stabil massproduktion. Kontakta oss för att starta din projektdiskussion.
