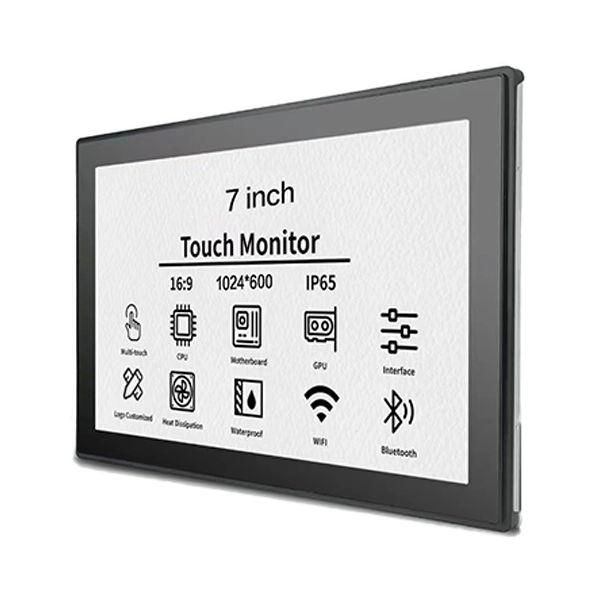

SKY-TDMtillhandahåller7-tums pekskärm med öppen ramför kontrollpaneler för smarta hem, bygga videointercom, terminaler för åtkomstkontroll och inbyggd utrustning. Genom att kombinera en industriklassad IPS-skärm med responsiv PCAP multi-touch och flexibla monteringsalternativ, hjälper denna kompakta bildskärm utrustningstillverkare att skapa intuitiva gränssnitt skräddarsydda för deras produkter.
En 7-tums pekskärm med öppen ram erbjuder en praktisk balans mellan kompakta dimensioner, interaktiv funktionalitet och flexibel utrustningsintegration. Till skillnad från konventionella skrivbordsmonitorer är dess öppna ramkonstruktion designad för installation inuti anpassade höljen, väggpaneler, kiosker och inbyggda system. Viktiga valfaktorer inkluderar bildskärmsupplösning, ljusstyrka, beröringskänslighet, anslutningsgränssnitt, monteringsmått och driftsförhållanden. SKY-TDM stöder anpassningsalternativ som skärmar med hög ljusstyrka, täckglasbehandlingar, optisk bindning, mekaniska modifieringar och gränssnittsjusteringar, vilket hjälper OEM-tillverkare att utveckla bildskärmslösningar som matchar deras applikationskrav.
En 7-tums pekskärm med öppen ram är en kompakt interaktiv skärm designad för att integreras i utrustning snarare än att användas som en fristående skrivbordsskärm. Den kombinerar vanligtvis en LCD-panel, peksensor, kontrollerelektronik och en monteringsstruktur som gör att utrustningstillverkare kan installera displayen bakom en anpassad frontpanel.
Designen med öppen ram ger OEM-ingenjörer större kontroll över utseendet, monteringsarrangemanget och övergripande dimensioner på den färdiga produkten. Istället för att rymma en komplett bildskärm för konsumenter, kan designers integrera displayen direkt i en väggmonterad kontrollenhet, åtkomstterminal eller maskinhus.
SKY-TDM:s modell kombinerar en industriell IPS LCD-panel med projekterad kapacitiv (PCAP) multi-touch-teknik. Standard HDMI-videoingång och USB-pekanslutning förenklar integrationen med kompatibla värdsystem, medan metallstrukturen med öppen ram stöder inbäddad installation.
För tillverkare som utvecklar smarta hemgränssnitt eller utrustning för fastighetsautomation är resultatet en kompakt displayplattform som kan anpassas till olika kapslingsdesigner och användarinteraktionskrav.
Lär dig mer om 7-tums pekskärmsskärm med öppen ram och dess tillgängliga konfigurationsalternativ.
En IPS LCD-panel ger breda betraktningsvinklar, vilket hjälper användare att läsa information från olika positioner runt en väggmonterad terminal eller kontrollstation. Detta är särskilt användbart i delade utrymmen där användare inte alltid är vända mot skärmen direkt.
Beroende på vald konfiguration kan skärmupplösning, ljusstyrka, kontrast och ytbehandling anpassas till applikationens visuella krav.
Projicerad kapacitiv beröringsteknik stöder intuitiv interaktion, inklusive tryckning, svepning och andra stödda multi-touch-gester. Den är lämplig för grafiska gränssnitt som låter användare navigera i menyer, justera inställningar och hantera anslutna enheter.
För specialiserade projekt kan beröringsprestanda anpassas för att tillgodose krav som handskar, vattenrelaterade beröringsförhållanden eller tjockare täckglas. Dessa funktioner bör specificeras och valideras för den avsedda driftsmiljön.
Den öppna ramstrukturen gör att monitorn kan passa in i skräddarsydda utrustningshöljen utan huvuddelen av ett konventionellt externt monitorfodral. Reserverade monteringshål och anpassningsbara mekaniska funktioner kan hjälpa tillverkare att anpassa bildskärmen med sina höljesdesigner.
SKY-TDM beskriver denna produkt som lämplig för 24/7-drift i inbyggda applikationer. Den faktiska driftsäkerheten beror på hela systemdesignen, inklusive ventilation, strömkvalitet, temperatur, montering och användningsförhållanden.
För lämpliga värdhårdvaru- och mjukvarukonfigurationer kan monitorn integreras med Windows, Linux, Android och Raspberry Pi-baserade system. Bekräfta videoutgång, pekingång och drivrutinskompatibilitet innan du slutför designen.
Den lilla skärmstorleken och den inbäddade konstruktionen gör denna bildskärm särskilt användbar när utrustning behöver ett interaktivt gränssnitt men har begränsat installationsutrymme.
Till exempel kan en systemintegratör för smarta hem behöva en sjutumsskärm som passar in i ett fördefinierat väggskåp samtidigt som det är tillgängligt hela dagen. En skräddarsydd bildskärm med öppen ram kan rikta in monteringshålen, kabelpositionerna och beröringsytan med höljet, vilket minskar behovet av att designa om hela kontrollpanelen.
Vid utvärdering av en applikation bör ingenjörer också överväga visningsavstånd, omgivande ljus, användaråtkomst, förväntade drifttimmar och miljöskyddet som den färdiga kapslingen ger.
Touch-tekniken påverkar direkt användbarhet, mjukvaruinteraktion och lämplighet för arbetsmiljön. PCAP och resistiva beröringstekniker uppfyller olika krav, så beslutet bör baseras på hur användarna kommer att använda utrustningen.
| Jämförelsefaktor | PCAP Touch | Resistiv beröring |
|---|---|---|
| Interaktion | Stöder multi-touch och gest-baserade gränssnitt när de konfigureras därefter | Generellt lämpad för enkel peka-och-välj-interaktion |
| Peka på inmatning | Reagerar på förändringar i kapacitans | Reagerar på tryck som appliceras på beröringsytan |
| Användarupplevelse | Liknar moderna smartphones och surfplattor | Praktiskt för enkla, kontrollerade inmatningsuppgifter |
| Handskoperation | Kräver kompatibel beröringsjustering och lämpliga handskar | Kan stödja många handskar och stylusapplikationer, beroende på design |
| Typiska applikationer | Smarta hempaneler, intercoms och interaktiva terminaler | Utvalda industriella styrsystem och specialiserade inmatningsenheter |
För ett modernt smart hemgränssnitt med svepnavigering och multi-touch-kontroller är PCAP ofta en lämplig utgångspunkt. För utrustning som används med speciella handskar eller pennor kan tryckbaserad resistiv beröring vara värt att utvärdera.
Ingen av teknikerna är universellt överlägsen. Det bästa valet beror på användargränssnittet, täckglaset, driftsmiljön och det beröringsbeteende som krävs. Granska SKY-TDMs pekskärms- och displaylösningar när du jämför tillgängliga integrationsalternativ.
Enbart skärmstorleken avgör inte om en bildskärm passar ett inbyggt system. Köpare bör granska de optiska, elektriska, mekaniska och miljöspecifikationerna tillsammans.
| Specifikation | Publicerad produktinformation | Varför det spelar roll |
|---|---|---|
| Skärmstorlek | 7 tum | Bestämmer visningskategorin och tillgängligt gränssnittsutrymme. |
| Displayteknik | IPS LCD-skärm av industriell kvalitet | Stöder vidvinkelvisning för fasta installationer. |
| Upplösning | Bekräfta den beställda konfigurationen | Påverkar textens tydlighet, ikoner och gränssnittslayout. |
| Touch-teknik | PCAP multi-touch | Stöder responsiva interaktiva gränssnitt. |
| Videogränssnitt | HDMI | Ansluter skärmen till kompatibel värdutrustning. |
| Touch-gränssnitt | USB | Överför beröringsindata till värdsystemet. |
| Strömförsörjning | Bekräfta den valda modellens krav | Säkerställer elektrisk kompatibilitet med utrustningen. |
| Montering | Inbäddad installation med öppen ram | Bestämmer kapslingsurskärningar och mekanisk infästning. |
| Anpassning | Ljusstyrka, glasbehandling, limning och mekaniska alternativ | Hjälper till att anpassa monitorn till projektspecifika krav. |
Innan du beställer, begär det senaste tekniska databladet och mekanisk ritning. Bekräfta det aktiva visningsområdet, övergripande mått, monteringshålspositioner, kabelavstånd, strömkontakt och krav på värdgränssnitt.
Ljusstyrkan bör också matcha installationsmiljön. En vanlig kontrollpanel inomhus behöver kanske inte samma luminans som en display placerad nära ett ljust fönster. SKY-TDM listar anpassningsalternativ för hög ljusstyrka på upp till 1000 nits för lämpliga konfigurationer; det slutliga värdet ska bekräftas för den valda modellen.
OEM-utrustning delar sällan identiska kapslingsdimensioner eller driftskrav. Anpassning hjälper till att anpassa skärmen med hela produkten snarare än att tvinga ingenjörer att designa om kringliggande komponenter runt en standardskärm.
SKY-TDM erbjuder anpassningsalternativ som kan inkludera:
Optisk bindning, touch tuning och miljöskydd bör inte behandlas som utbytbara funktioner. Till exempel kan limning förbättra den optiska prestandan och hjälpa till att minska utrymmet där damm eller fukt kan samlas, men det skapar inte automatiskt en viss IP-klassning eller gör hela enheten vattentät.
För projektteam är det mest effektiva tillvägagångssättet att definiera den mekaniska ritningen, gränssnittskrav, målljusstyrka, beröringsbeteende och driftsförhållanden innan du begär ett anpassat prov.
En strukturerad utvärdering hjälper till att förhindra kompatibilitetsproblem under prototypframställning och massproduktion. Använd följande checklista när du jämför leverantörer och konfigurationer.
Dessa steg är särskilt viktiga för produkter som kommer att tillverkas över flera produktionskörningar. Tidig validering kan minska omarbetning av höljet, integrationsförseningar och undvikande förändringar efter att produktionen påbörjats.
Dess främsta fördel är kompakt, interaktiv integration. Den öppna ramkonstruktionen gör det möjligt för tillverkare att bädda in skärmen i anpassade utrustningshöljen, medan pekfunktionalitet ger direkt användarkontroll utan att behöva ett separat tangentbord eller mus.
Ja. Tillgängliga anpassningsalternativ inkluderar mekaniska dimensioner, monteringshålspositioner, kabelarrangemang, täckglas och utvalda gränssnittsfunktioner. Dela kapslingsritningen och installationskraven för att bekräfta genomförbarheten.
SKY-TDM specificerar monitorn för kontinuerlig drift i lämpliga inbyggda applikationer. Faktisk livslängd och tillförlitlighet beror på den slutliga konfigurationen, omgivningstemperatur, strömförsörjning, ventilation och driftsförhållanden. Bekräfta de obligatoriska valideringskriterierna före implementering.
Produktinformationen identifierar HDMI-videoingång och USB-pekanslutning som standardgränssnitt. Andra gränssnittskonfigurationer kan vara tillgängliga genom anpassning. Bekräfta kompatibilitet med den avsedda värdhårdvaran innan du beställer.
Ljusstyrkaanpassning är tillgänglig, med alternativ för hög ljusstyrka på upp till 1000 nits listade för lämpliga konfigurationer. Optisk bindning och lämplig ytbehandling kan också bidra till att förbättra läsbarheten. Den faktiska prestandan beror på installationen, reflektioner och omgivande belysning.
SKY-TDM identifierar Windows-, Linux- och Android-kompatibilitet, med Raspberry Pi-baserade system som också stöds i lämpliga konfigurationer. Kontrollera värdens videoutgång, USB-pekstöd, drivrutiner och mjukvarukrav under integrationstestning.
Ge erforderlig kvantitet, applikation, upplösning, ljusstyrka, pekteknik, gränssnittskrav, monteringsritning, driftsmiljö och eventuella anpassningsbehov. Dessa detaljer hjälper leverantören att rekommendera en lämplig konfiguration och utvärdera produktionskrav.
En 7-tums pekskärm med öppen ram är ett praktiskt val för utrustningstillverkare som behöver en kompakt interaktiv display med flexibel mekanisk integration. Dess lämplighet beror på mer än skärmstorlek: upplösning, ljusstyrka, pekteknik, monteringsmått, gränssnitt och driftsförhållanden måste alla matcha den färdiga produkten.
Med IPS-skärmteknik, PCAP multi-touch, HDMI-videoingång, USB-pekanslutning och anpassningsmöjligheter, kan SKY-TDMs lösning stödja kontrollpaneler för smarta hem, byggnadsintercom, åtkomstterminaler och andra inbyggda applikationer. Noggrann specifikationsgranskning och provtester är fortfarande avgörande för att uppnå tillförlitlig integration.
Planerar du en ny smart hemterminal, intercomsystem eller industriellt kontrollgränssnitt?Utforska 7-tums pekskärmsskärm med öppen ram ochkontakta ossför att diskutera dina displayspecifikationer, mekaniska ritningar, OEM-anpassningskrav och projektschema. SKY-TDM kan hjälpa dig att utvärdera en lämplig bildskärmskonfiguration för ditt nästa produktutvecklingsprojekt.
