LCD-moduler + LCD-drivkort + pekpaneler + olika kablar + mekaniska strukturella komponenter
Denna omfattande integration har blivit ett väsentligt krav för skräddarsydda projekt, vilket markerar ett skifte bort från det traditionella beroendet av fristående LCD-moduler. Tidigare krävde de flesta projekt bara enskilda komponenter, såsom separata pekskärmar eller fristående LCD-moduler. Men i takt med att branschen utvecklas har resursintegration blivit en avgörande faktor vid projektinitiering.
När dessa komponenter hämtas och monteras från olika leverantörer uppstår ofta problem som komponentkompatibilitet, intern utrymmeslayout och monteringsprocesser, vilket leder till produktfel. Detta är en unik utmaning som är inneboende i skräddarsydda projekt.
SKY-TDMProdukterna är i första hand utformade för att möta behoven hos skräddarsydda projekt inom industriella, medicinska, självbetjäningskiosker och järnvägstransitapplikationer. Vi tillhandahåller integrerade touch- och displaylösningar för att lösa kompatibilitets- och matchningsproblem under hela projektets livscykel.

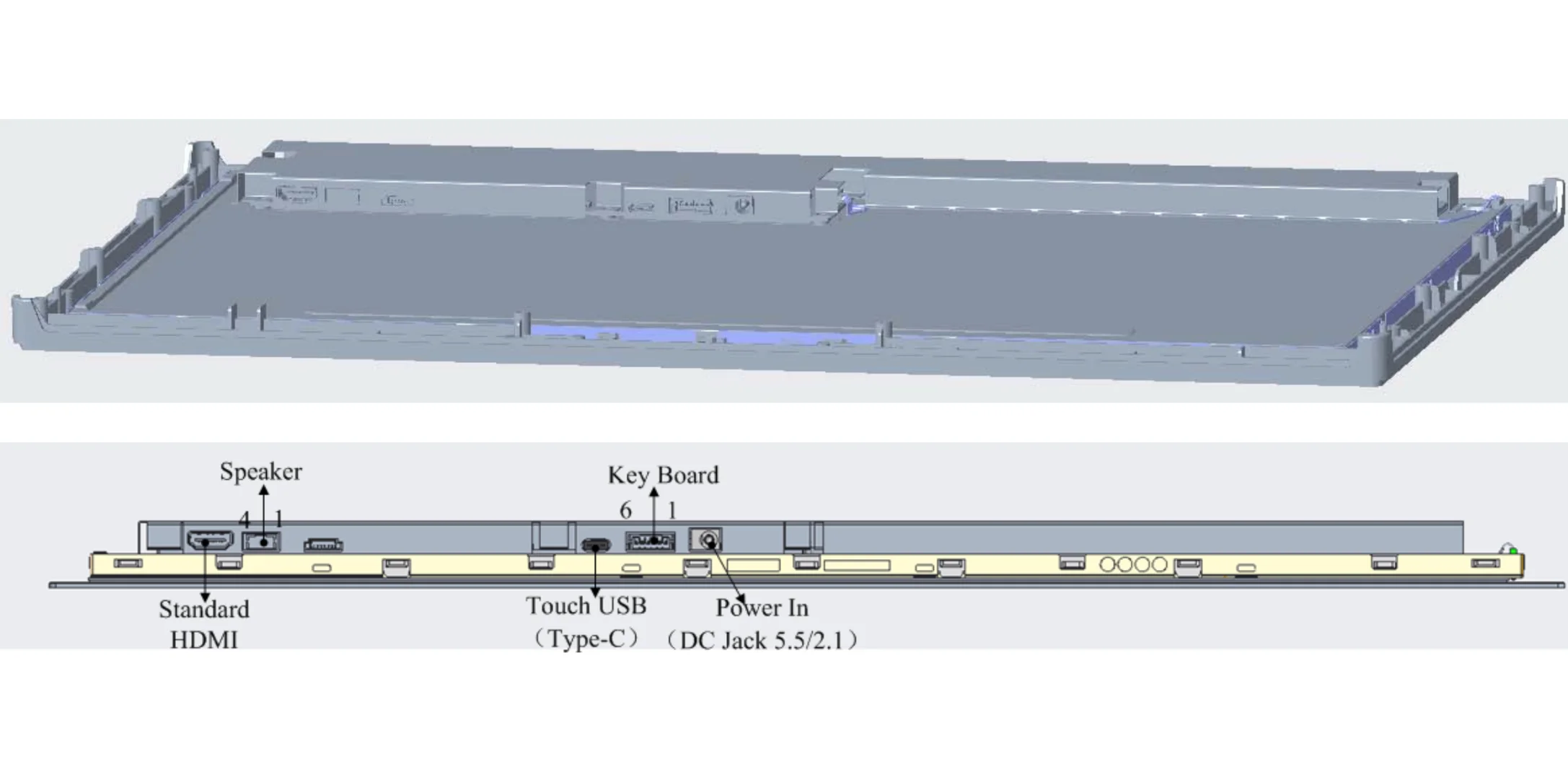

Detta är en 21,5-tums LCD-skärm med pekfunktion, som integrerar LCD-modulen, PCAP-kapacitiv pekpanel och drivkortssystem i en enda bildskärmsarkitektur. Kunder behöver bara tillhandahålla en 12V DC-strömförsörjning och en HDMI-ingångssignal för att distribuera den i sin utrustning, vilket eliminerar behovet av ett externt drivrutinskort.
Nyckelfunktioner:
· 21,5-tums skärmstorlek
· 1920 x 1080 Full HD-upplösning
· PCAP 10-punkts kapacitiv touch
· HDMI-videoingångsgränssnitt
· USB Type-C pekgränssnitt
· Valfri ytbehandling AG (Anti-Glare) & AF (Anti-Fingerprint).
· Inbyggd högtalare

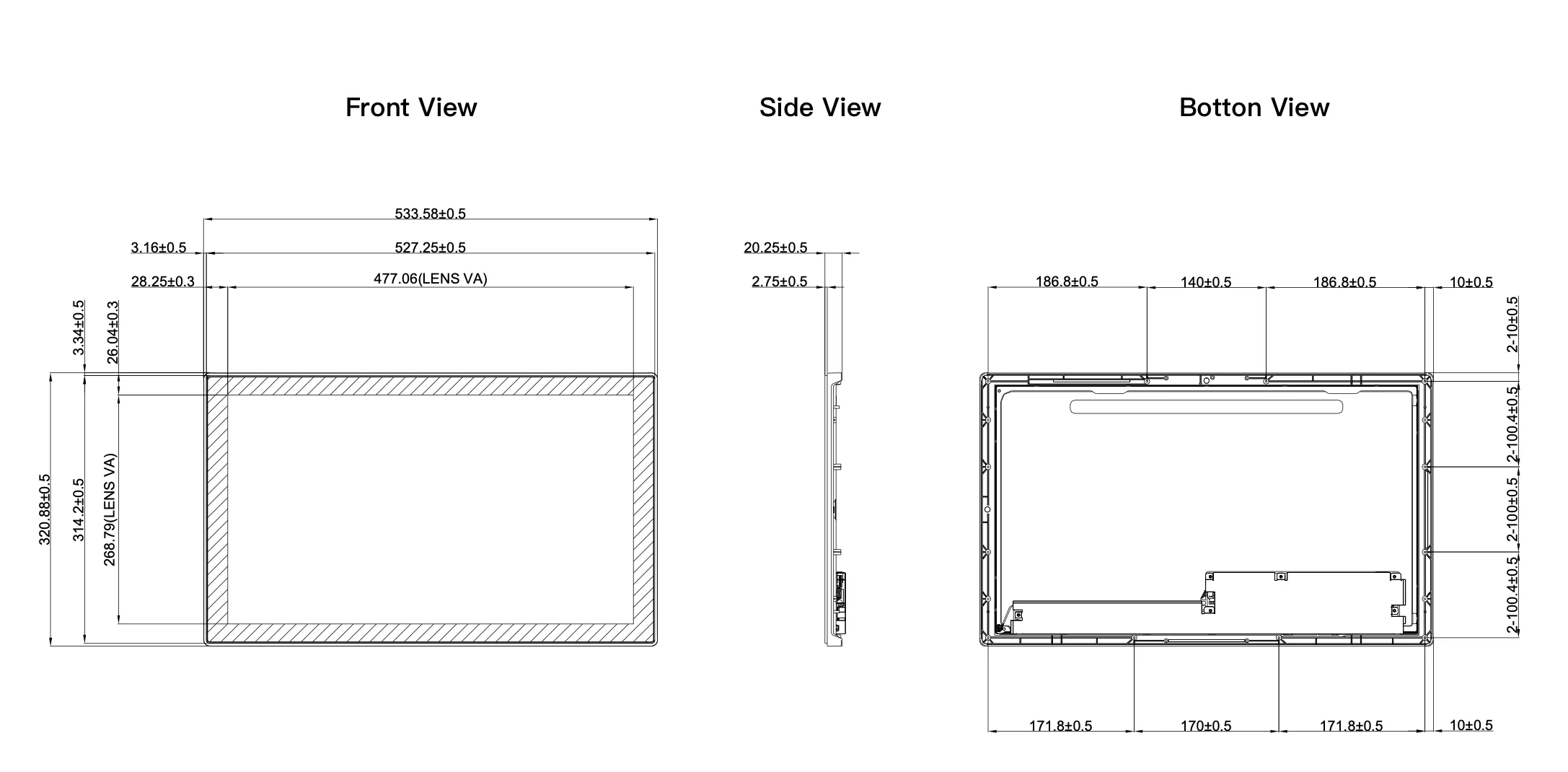

Den har en typisk strömförbrukning på 26,26 W, med totala produktmått på 533,58 x 320,88 x 20,25 mm.
Huvudsyftet med integration är att minska antalet fristående komponenter och förenkla installationen av bildskärmsarkitekturen.
Integrerade displayer kan potentiellt sänka de totala systemkostnaderna. De hjälper till att förbättra effektiviteten vid inköp av komponenter, minska behovet av kablar och kontakter, effektivisera monteringsprocesser, minska konstruktionssamordningsarbetet och förkorta integreringstiden för bildskärmssystem. Dessa förbättringar minskar effektivt dolda arbetskostnader. Den faktiska kostnadsminskningen beror dock på den ursprungliga displayarkitekturen, produktionsvolymen och anpassningskraven.
Ja, det skapar fler möjligheter för kompakt mekanisk design. När fristående skärmdrivrutiner måste installeras bakom eller bredvid en LCD-panel måste extra utrymme reserveras för PCB och kablar.
Genom att direkt integrera de relevanta elektroniska skärmkomponenterna i skärmarkitekturen, finns det inget behov av att allokera utrymme för drivkortet och tillhörande kablar.
Denna utrymmesoptimering är särskilt praktisk för självbetjäningsterminaler, där skärmen vanligtvis är monterad direkt på skåpets framsida.

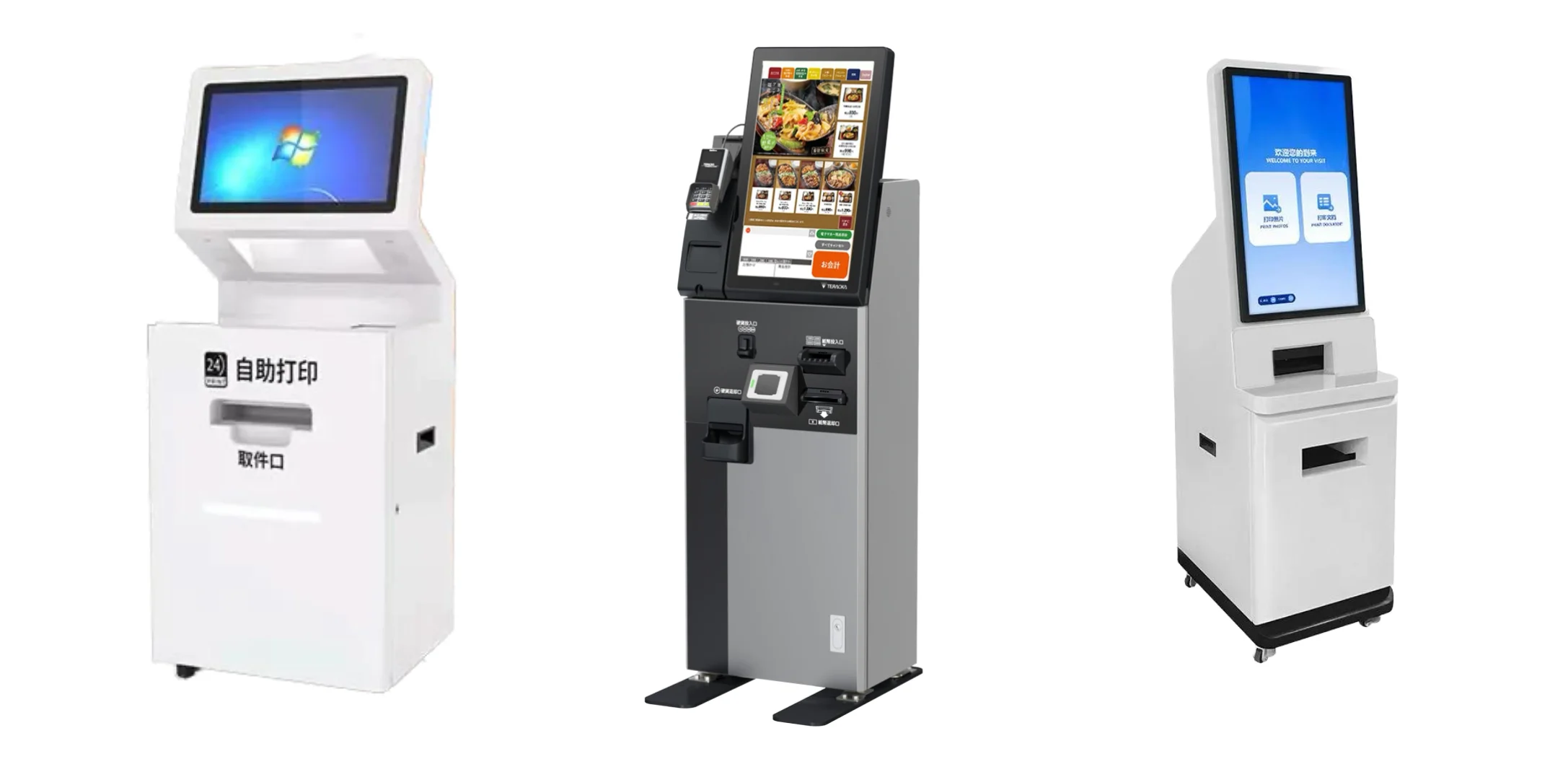

Självbetjäningsterminaler är det mest representativa tillämpningsscenariot för "Touch + Display Integration".
En 21,5-tums Full HD-pekskärm ger gott om visningsområde för att sömlöst presentera hela användarflödet: Menyvisning → Produktval → Beställningsbekräftelse → Betalning och avräkning → Kvittoutskrift.
Samma displaydesignkoncept kan appliceras på annan självbetjäningsutrustning:
· Självbeställande kiosker: Stora pekskärmar tillåter användare att helt och hållet bläddra i produkter, hantera beställningar och slutföra transaktioner utan personalhjälp.
· Betalterminaler: Displayen kan konsolidera driftinstruktioner, transaktionsinformation och beröringsinteraktioner i ett enda användarvänligt gränssnitt.
· Varuautomater: Touch-gränssnittet kan användas för att visa produktinformation, reklaminnehåll, produktval och betalningsvägledning.
· Biljett- och incheckningsterminaler: Interaktiva displayer kan guida användare genom val av destination, bokningsförfrågningar, biljettutskrift eller incheckningsprocedurer.
· Självbetjäningsskrivare: Pekskärmen kan underlätta val av dokument, förhandsgranskning av innehåll, inställningar för utskriftsalternativ och betalningsfunktioner.
En av de viktigaste utmaningarna i utvecklingen av pekskärmsutrustning är att se till att pekskärmen, LCD-modulen, styrenheten för drivrutinen och den mekaniska strukturen fungerar sömlöst tillsammans.
Detta integrerade tillvägagångssätt är särskilt väl lämpat för tillverkare av massproducerad utrustning. I sådana fall är visningskonsistens, installationseffektivitet och koordinering av leveranskedjan av största vikt. Med vår 21,5-tumsprodukt som ett exempel visar den hur LCD-skärmen, pekpanelen och drivrutinselektroniken kan integreras i en enda skärmmodularkitektur. Den uppfyller även krav på tillförlitlighet under olika förhållanden, inklusive temperatur, vibrationer, termisk chock, power cycling och ESD.
För OEM-kunder representerar denna samarbetande produktdesign den ultimata lösningen. Det betyder att hela displaylösningen från första början är designad som en integrerad del av utrustningen, snarare än att behandlas som en isolerad LCD-komponent.
Vänligen kontaktaSKY-TDM. Vårt team hjälper till med utvärderingen och tillhandahåller den idealiska integrerade bildskärmslösningen (LCD + Driver Board + Touch Panel) skräddarsydd för ditt projekt.
