Hur kan ett AD-kort för HDMI till TTL-gränssnitt förenkla industriell LCD-integration

För OEM-displayprojekt som behöver pålitlig signalkonvertering,HDMI till TTL-gränssnitt AD-kortfrånSKY-TDMger ett praktiskt sätt att ansluta HDMI-videokällor med TTL/RGB TFT LCD-paneler. Dess justerbara panelspänning, integrerade LED-bakgrundsbelysningskontroll, anpassningsbar firmware och kompakta industriella design gör den lämplig för inbyggd utrustning, HMI-terminaler, medicinska instrument, laboratorieutrustning och andra utrymmesbegränsade displayapplikationer.

Ett AD-kort för HDMI till TTL-gränssnitt fungerar som kontrollbryggan mellan en HDMI-videokälla och en kompatibel TFT LCD-panel som använder TTL/RGB-signalering. För utrustningstillverkare sträcker sig värdet av denna typ av styrenhet bortom grundläggande signalomvandling. Panelspänningsval, displaytiming, bakgrundsbelysningshantering, gränssnittsmatchning, konfiguration av firmware och PCB-tillförlitlighet kan alla påverka framgången för ett inbyggt displaysystem. SKY-TDM-lösningen stöder flera TTL-gränssnittskonfigurationer, 3,3V/5V panelspänningsjustering, integrerad LED-bakgrundsbelysningskontroll, anpassningsbar firmware och en 8–18V DC-strömingång. Dessa funktioner hjälper ingenjörer att minska ytterligare kretsar, förenkla kabeldragning, påskynda LCD-integration och utveckla mer flexibla industriella bildskärmsprodukter.

Innehållsförteckning

1. Vad är ett AD-kort för HDMI till TTL-gränssnitt?
2. Varför är HDMI-till-TTL-konvertering viktigt för TFT LCD-projekt?
3. Vilka är de viktigaste funktionerna att utvärdera?
4. Viktiga tekniska specifikationer
5. Var kan brädan användas?
6. Hur bör ingenjörer närma sig LCD-integration?
7. Hur förbättrar anpassning projektkompatibiliteten?
8. Vanliga frågor
9. Avslutning och projektstöd

Vad är ett AD-kort för HDMI till TTL-gränssnitt?

Ett HDMI till TTL-gränssnitt AD Board är en LCD-kontroller som konverterar videoinformation från en HDMI-källa till ett signalformat som en kompatibel TTL/RGB TFT LCD-panel kan bearbeta. HDMI används ofta av datorer, inbyggda system, industriella kontroller och andra moderna digitala videokällor, medan många TFT LCD-paneler använder parallella RGB- eller TTL-gränssnitt.

Utan en lämplig styrenhet kan ingenjörer behöva designa om värdsystemet eller utveckla ytterligare signalkonverteringskretsar. Ett dedikerat styrkort ger en mer direkt integrationsväg och kan kombinera signalbehandling, panelströmhantering, timingkonfiguration och bakgrundsbelysningskontroll i en kompakt lösning.

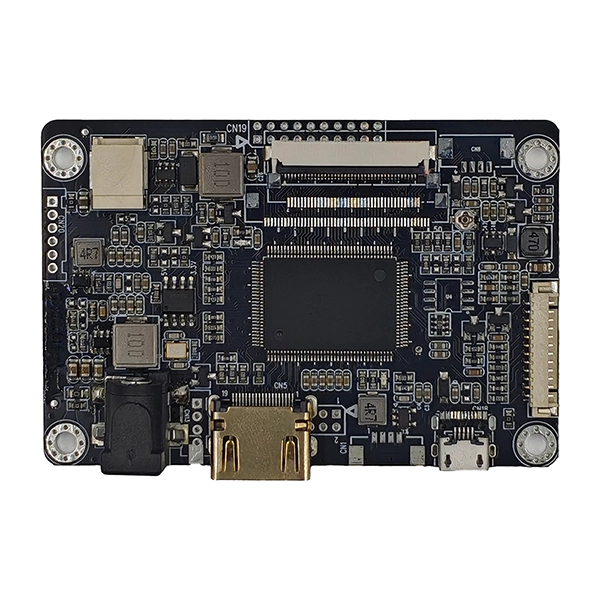

SKY-TDM HDMI till TTL-gränssnitt AD Board är designat speciellt för industriell LCD-integration. Enligt dess produktspecifikationer stöder den TTL/RGB-skärmutgångskonfigurationer, justerbar 3,3V eller 5V panelspänning, en integrerad LED-drivrutin, anpassningsbar firmware och ett 8–18V DC strömförsörjningsområde.

Varför är HDMI-till-TTL-konvertering viktigt för TFT LCD-projekt?

Displayintegration innebär ofta mer än att välja en LCD med rätt fysiska dimensioner. Ingenjörer måste också matcha videokälla, gränssnitt, spänning, timing, bakgrundsbelysning, kontakt och mekanisk struktur.

En lämplig HDMI-till-TTL-kontroller kan hjälpa till att hantera flera vanliga integrationsutmaningar:

• Gränssnittskompatibilitet:Den ger en praktisk anslutning mellan HDMI-videokällor och TTL/RGB TFT-paneler.
• Kraftmatchning:Justerbar panelspänning hjälper till att tillgodose olika elektriska LCD-krav.
• Bakgrundsbelysningshantering:Integrerad LED-bakgrundsbelysningskontroll minskar behovet av en separat drivkrets.
• Firmware anpassning:Visningstid och andra parametrar kan anpassas för specifika LCD-modeller.
• Kompakt installation:En liten styrenhetslayout kan vara värdefull där höljesutrymmet är begränsat.
• Utvecklingseffektivitet:En färdig styrararkitektur kan minska mängden skärmgränssnittsutveckling som krävs av OEM-teamet.

Vilka är de viktigaste funktionerna att utvärdera?

1. Flera TTL/RGB-gränssnittskonfigurationer

Olika TFT-paneler kan använda olika FPC-stifttilldelningar och signalkonfigurationer. Kortet stöder flera gränssnittsarrangemang, inklusive 40-stifts och 50-stifts RGB-konfigurationer, vilket ger ingenjörer större flexibilitet när de väljer lämpliga paneler.

2. Justerbar panelspänning

Styrenheten stöder valbar 3,3V och 5V panelutgångsspänning. Detta är viktigt eftersom tillförsel av en inkompatibel spänning kan orsaka instabilitet på skärmen eller potentiellt skada panelelektroniken. Spänningsval ska alltid verifieras mot LCD-tillverkarens elektriska specifikationer.

3. Inbyggd drivrutin för LED-bakgrundsbelysning

Den inbyggda kontrollkretsen för bakgrundsbelysning förenklar systemarkitekturen genom att kombinera displaykontroll och LED-bakgrundsbelysningshantering på samma kort. Bakgrundsbelysningsgränssnittet ger ström, PÅ/AV och PWM/Vadj-relaterade anslutningar för kontroll på systemnivå.

4. Anpassningsbar firmware

LCD-paneler kräver lämpliga tidsparametrar för att visa bilder korrekt. Firmware-anpassning kan täcka parametrar som upplösning, timing, visningsorientering, startlogotyp och OSD-konfiguration, beroende på projektkraven.

5. Industriell design

Industriell utrustning kan fungera kontinuerligt och kan uppleva elektriska störningar, temperaturvariationer och utrymmesbegränsningar. Styrenheten är designad med stabil strömhantering, optimerad signaldirigering och EMI-medveten teknik för att stödja krävande inbyggda applikationer.

Viktiga tekniska specifikationer

Följande tabell sammanfattar de huvudsakliga publicerade specifikationerna för HDMI till TTL Interface AD ​​Board:

Ingenjörer bör bekräfta de fullständiga elektriska, timing, mekaniska och kontaktspecifikationer mot den valda LCD-panelen innan de gör en beställning eller påbörjar massproduktion.

Var kan brädan användas?

Den kompakta arkitekturen och det konfigurerbara displaygränssnittet gör ett AD-kort för HDMI till TTL-gränssnitt användbart för en mängd olika inbäddade applikationer. Typiska användningsfall inkluderar:

• Industriell HMI:Anslut industriella datorer eller kontroller till kompakta TFT-operatörsskärmar.
• Medicinska instrument:Tillhandahålla ett displaygränssnitt för diagnostik-, övervaknings- och laboratorieutrustning.
• Bärbar testutrustning:Stöd för kompakta skärmar där PCB-utrymme och energihantering är viktigt.
• Byggnadsautomation:Drivenhetsdisplaymoduler som används i styr- och övervakningsterminaler.
• Säkerhetsutrustning:Integrera TFT-skärmar i kompakta övervaknings- och kontrollenheter.
• Inbäddade terminaler:Tillhandahåll en HDMI-till-TTL-anslutning för anpassade industriella och smarta enheter.

Dessa applikationer delar i allmänhet liknande krav: stabil bildöverföring, förutsägbar panelkompatibilitet, kompakt installation och en styrenhet som kan anpassas till den slutliga LCD-konfigurationen.

Hur bör ingenjörer närma sig LCD-integration?

Ett tillförlitligt visningsprojekt bör börja med LCD-panelens specifikationer snarare än att bara välja en styrenhet baserad på ingångskontakten. En strukturerad kompatibilitetskontroll kan förhindra kostsamma omkonstruktioner senare i utvecklingen.

1. Identifiera LCD-modellen:Bekräfta panelens exakta artikelnummer och datablad.
2. Kontrollera gränssnittet:Verifiera om panelen använder den nödvändiga TTL/RGB-stiftkonfigurationen.
3. Bekräfta spänning:Matcha styrenhetens panelspänningsinställning med LCD-specifikationen.
4. Verifiera tidpunkten:Kontrollera pixelklocka, horisontell timing, vertikal timing, synkronisering och relaterade parametrar.
5. Matcha bakgrundsbelysningen:Bekräfta LED-spänning, ström, PWM-krav och kontaktkonfiguration.
6. Kontrollera mekaniska detaljer:Verifiera FPC-orienteringen, kontaktens position, kortets dimensioner och monteringskrav.
7. Testa hela monteringen:Utvärdera bildstabilitet, startbeteende, ljusstyrka, temperaturprestanda och långtidsdrift.

Att tillhandahålla LCD-databladet, avsedd applikation, ingångskälla och höljebegränsningar till styrenhetsleverantören kan göra matchningsprocessen avsevärt effektivare.

Hur förbättrar anpassning projektkompatibiliteten?

Standard styrkort är användbara för vanliga applikationer, men OEM-produkter har ofta krav som inte kan lösas med en generisk konfiguration. Firmware- och hårdvaruanpassning kan därför bli en viktig del av bildskärmsutvecklingen.

SKY-TDM tillhandahåller anpassningsalternativ som kan inkludera:

• LCD-upplösning och tidskonfiguration
• Visning av bildhastighet och bildparameterjustering
• Startlogotyp och anpassning av startgränssnitt
• OSD-menykonfiguration
• Justering av displayens orientering
• Matchande TTL/RGB-kabel och FPC-kontakt
• Bakgrundsbelysningens ljusstyrka och effektsekvensoptimering
• PCB-silkscreen- och private-label-anpassning
• Mekanisk monteringsanpassning

Detta tillvägagångssätt är särskilt användbart för OEM-tillverkare som utvecklar utrustning med en definierad LCD-modell, skräddarsydd hölje eller lång produktlivscykel. SKY-TDM tillhandahåller också bredare skärmintegreringsmöjligheter som täcker pekskärmar, LCD-skärmar och LCD-drivrutiner, vilket kan hjälpa till att förenkla inköp av flera komponenter.

Vanliga frågor

F1: Vilka LCD-paneler kan fungera med ett AD-kort för HDMI till TTL-gränssnitt?

Kortet är designat för kompatibla TTL/RGB TFT LCD-paneler. Kompatibiliteten beror på panelens gränssnitt, upplösning, timing, spänning, kontakt och krav på bakgrundsbelysning. Att tillhandahålla den exakta LCD-modellen hjälper ingenjörsteamet att verifiera kompatibiliteten.

F2: Kan firmware anpassas för en specifik LCD?

Ja. Firmware kan anpassas efter projektets krav, inklusive visningstid, upplösning, orientering, startlogotyp och OSD-relaterade inställningar.

F3: Innehåller kortet en drivrutin för bakgrundsbelysning?

Ja. Styrenheten inkluderar en integrerad drivrutin för LED-bakgrundsbelysning, vilket hjälper till att minska behovet av en extra extern kontrollmodul för bakgrundsbelysning.

F4: Vilken panelspänning stöder styrenheten?

De publicerade specifikationerna indikerar valbara 3,3V och 5V panelspänningsalternativ. Rätt inställning bör väljas enligt LCD-tillverkarens specifikationer.

F5: Är brädan lämplig för industriell utrustning?

Ja. Produkten är designad för industriella applikationer såsom HMI-terminaler, medicinsk utrustning, laboratorieinstrument, bärbara testenheter och inbyggda styrsystem. Dess publicerade driftstemperaturintervall är -20°C till 80°C.

F6: Kan SKY-TDM tillhandahålla matchande kablar?

Ja. SKY-TDM stöder gränssnitt och kabelmatchning för projekt för bildskärmsintegration, inklusive anpassade TTL/RGB-signalkablar och FPC-anslutningar.

F7: Kan OEM-kunder begära anpassat varumärke?

Ja. Tillgänglig anpassning kan inkludera PCB-silkscreen-markeringar, privata etikettförpackningar, exklusiv firmware och andra projektspecifika krav.

Avslutning och projektstöd

Att välja rätt bildskärmskontroller kan avsevärt påverka effektiviteten och tillförlitligheten för ett inbyggt LCD-projekt. Ett AD-kort för HDMI till TTL-gränssnitt ger en praktisk brygga mellan HDMI-videokällor och TTL/RGB TFT-paneler samtidigt som det kombinerar signalkonvertering, panelströmhantering, bakgrundsbelysningskontroll och konfiguration av firmware i en kompakt lösning. För OEM-tillverkare kan möjligheten att anpassa timing, firmware, kablar, kontakter och mekaniska detaljer ytterligare förenkla produktutvecklingen och stödja en stabil långsiktig produktion.

Om du utvecklar ett industriellt HMI, medicinskt instrument, laboratorieutrustning, bärbar testare eller annan inbyggd displayprodukt, kan SKY-TDM hjälpa till att utvärdera din LCD-modell och systemkrav. Utforska HDMI till TTL-gränssnittet AD Board ellerkontakta ossmed ditt LCD-datablad, erforderligt gränssnitt, kvantitet och anpassningskrav för att diskutera en lämplig lösning för displaykontroller.
