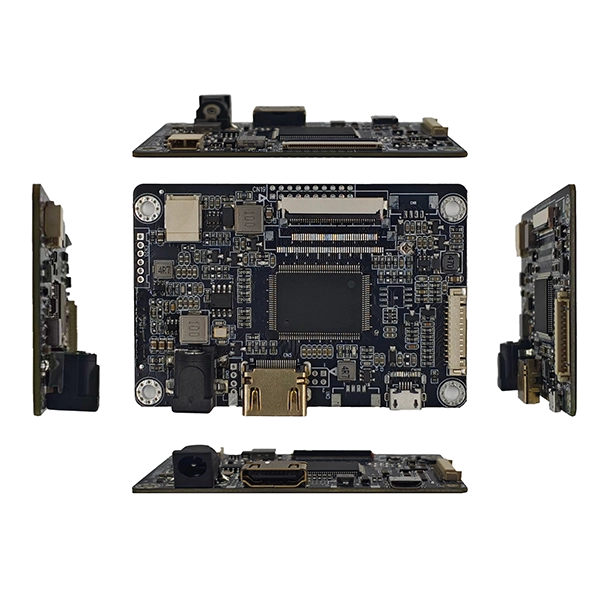

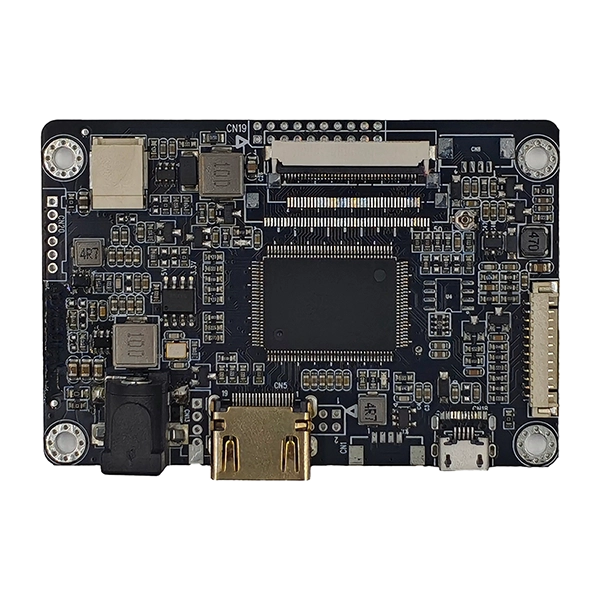

HDMI till TTL-gränssnitt AD-kort

Produktintroduktion

Att välja en displaystyrenhet för industriell utrustning kräver mer än att bara konvertera videosignaler. Långsiktig stabilitet, kompatibilitet med olika LCD-paneler, flexibel anpassning och pålitlig teknisk support är lika viktiga. SKY-TDMHDMI till TTL-gränssnitt AD-korthar utvecklats speciellt för OEM-tillverkare som söker en pålitlig lösning för skärmkontroll för industriella TFT LCD-skärmar.

Designad kring en arkitektur av industriell kvalitet, konverterar denna kontroller standard HDMI-signaler till TTL/RGB-utgång, vilket gör att moderna inbyggda system kan driva ett brett utbud av TFT LCD-paneler. Kortet stöder olika TTL-gränssnitt inklusive olika FPC-konfigurationer, justerbara panelmatningsspänningar, integrerad LED-bakgrundsbelysningskontroll och anpassningsbara tidsparametrar, vilket gör det lämpligt för både standard och anpassade LCD-moduler.

Till skillnad från kontrollkort för konsumentdisplayer är denna lösning konstruerad för kontinuerlig drift i krävande industriella miljöer. Stabil strömhantering, optimerad signalintegritet och noggrant designad PCB-routing minimerar EMI och säkerställer tillförlitlig bildöverföring även i applikationer med elektriskt brus.

För utrustningstillverkare är utvecklingsflexibilitet lika viktig. SKY-TDM tillhandahåller anpassning av firmware, justering av displayparameter, kabeldesign, kopplingsmodifieringar, OSD-anpassning, logotypkonfiguration och skärmoptimering enligt kundens krav. Oavsett om de integrerar en 5-tums handterminal eller en större industriell operatörspanel, kan ingenjörer minska hårdvarudesignen samtidigt som produktutvecklingen påskyndas.

Uppbackad av SKY-TDMs erfarenhet av industriella LCD-lösningar får kunderna omfattande tekniskt stöd från panelval till produktion, vilket säkerställer kompatibilitet, långa produktlivscykler och stabil leverans för industriella projekt.

Grundläggande konkurrensfördelar

- Ren industriell stabilitet:Optimerad strömhantering och anti-EMI-kretsdesign motstår industriell miljöstörning och stödjer kontinuerlig stabil drift dygnet runt utan skärmförvrängning eller signalbortfall.

- Plug-and-Play HDMI-TTL-konvertering:Överbryggar moderna HDMI-signalkällor och traditionella TTL/RGB TFT-skärmar, kompatibla med vanliga industriella kontrollvärdar, inbyggda system och PC-enheter.

- Dubbelspänning justerbar design:Fritt omkopplingsbar 3,3V/5V panelutgångsspänning, anpassning till olika TFT LCD-panelspecifikationer utan ytterligare adaptermoduler.

- Inbyggd drivrutin för bakgrundsbelysning:Inbyggd professionell LED-bakgrundsbelysningskontrollkrets stöder justering av ljusstyrkan, vilket eliminerar behovet av externa bakgrundsbelysningsenhetsmoduler och förenklar systemkabeldragningen.

- Ultrakompakt inbäddad layout:Miniatyriserad PCB-struktur är speciellt designad för utrymmesbegränsad inbäddad utrustning, vilket maximerar utrymmesutnyttjandet av kundhöljen.

- Full anpassningsflexibilitet:Stöder personlig inställning av firmware, modifiering av startlogotyp, OSD-menyjustering och kalibrering av displayparameter för att matcha exklusiva projektkrav.

Typiska tillämpningsscenarier

Detta AD-kort för HDMI till TTL-gränssnitt används i stor utsträckning i scenarier för inbäddade skärmar i olika branscher som kräver kompakta formfaktorer och hög tillförlitlighet. Viktiga applikationsområden inkluderar:

- Kompakta kontrollpaneler för industriella HMI och PLC:er

- Bärbara medicinska diagnostik- och testinstrument

- Byggnadsautomation och visningsmoduler för säkerhetsövervakning

- Miniatyr smarta kontrollenheter och handhållna industriterminaler

Den är främst designad för småskalig utrustning och fungerar som den perfekta HDMI-till-TTL-skärmlösningen.

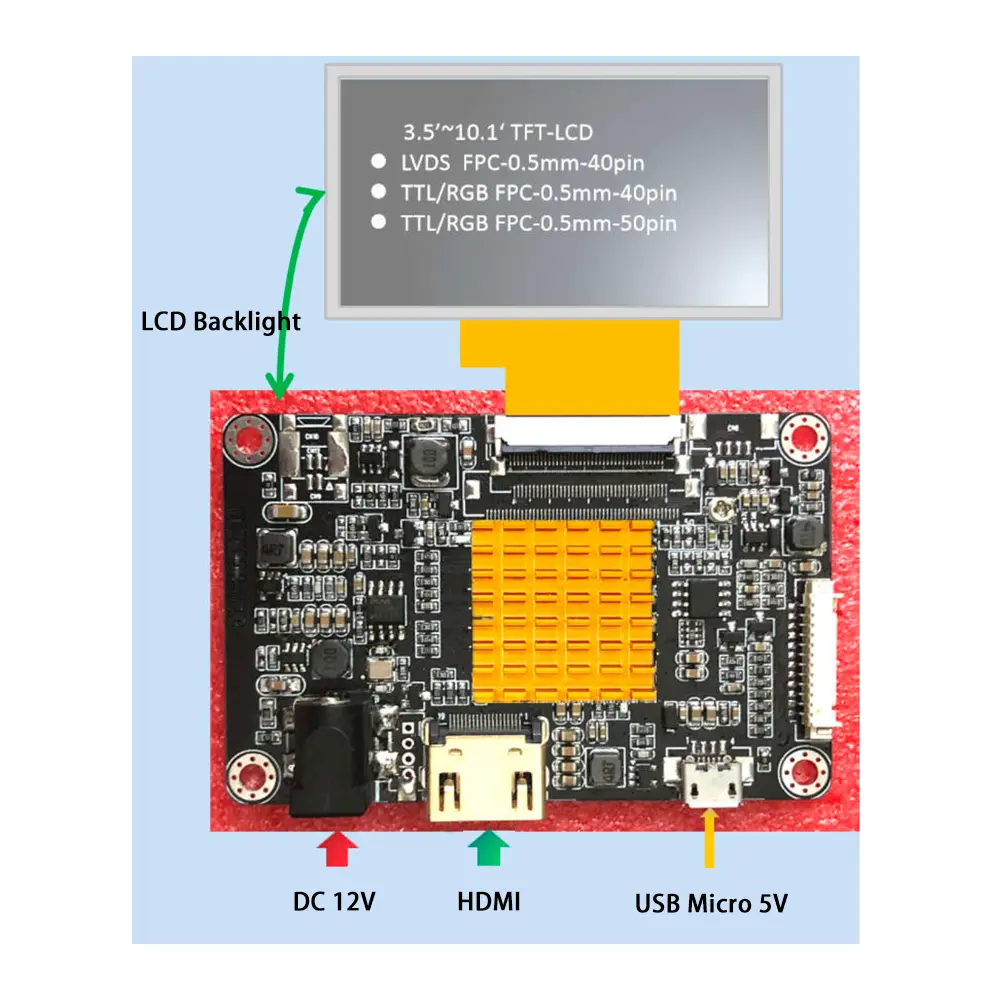

Viktiga tekniska funktioner

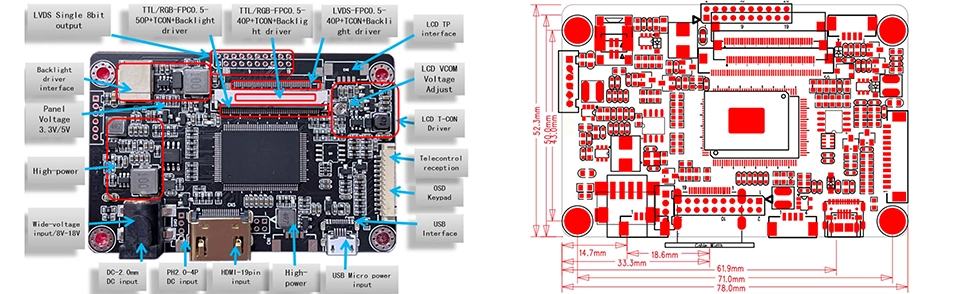

Mått

FFC-0.5mm-40pin LVDS-gränssnitt

FFC-0.5mm-50pin RGB-gränssnitt

FFC-0.5mm-40pin RGB-gränssnitt

JST 2x10-stifts LVDS-ingångsgränssnitt

PH2.0mm-6PIN Bakgrundsbelysningsgränssnitt

Professionella OEM / ODM Customization Services

Vi tillhandahåller målinriktad teknisk anpassning för tillverkare av industriell utrustning för att lösa utmaningar med personlig bildskärmsintegration, och stöder anpassning av hela processen från hårdvara till mjukvara:

- Anpassning av skärmparameter:Anpassade LCD-tidsparametrar, upplösningsanpassning och optimering av bildrutehastighet.

- Personligt gränssnitt:Exklusiva startlogotyper, startanimationer och OSD (On-Screen Display) menyändringar.

- Ström- och bakgrundsbelysningsoptimering:Inställning av bakgrundsbelysningens ljusstyrka och optimering av startsekvens.

- Gränssnitt och kabelmatchning:Anpassad matchning för TTL/RGB-signalkablar och FPC-kontakter.

- Exklusivt varumärke och programvara:PCB-silkscreen-logotyp, förpackning med privata etiketter och exklusiv firmwareutveckling.

- Mekanisk strukturanpassning:Mekanisk strukturanpassning och anpassade monteringshålspositioner.

FAQ

F1: Vilka LCD-paneler är kompatibla med detta HDMI till TTL Interface AD ​​Board?

S: Kortet stöder ett brett utbud av TTL/RGB TFT LCD-paneler. Vårt ingenjörsteam kan konfigurera firmware baserat på din specifika LCD-modell.

F2: Kan du anpassa firmware för vår skärm?

A: Ja. Vi tillhandahåller skräddarsydda firmwaretjänster som täcker tidsparametrar, upplösning, startlogotyper, skärmorientering och OSD (On-Screen Display)-inställningar.

F3: Har detta styrkort en inbyggd drivrutin för bakgrundsbelysning?

A: Ja. Den har en integrerad drivrutin för LED-bakgrundsbelysning, vilket avsevärt förenklar systemintegration.

F4: Är detta HDMI till TTL Interface AD ​​Board lämpligt för industriella miljöer?

A: Absolut. Den är speciellt utformad för långvarig industriell drift, med stabil energihantering och pålitlig signalöverföring.

F5: Kan kortet anpassa sig till skräddarsydda LCD-skärmar?

A: Ja. Vi stöder anpassning av firmware för TFT LCD-skärmar i olika storlekar och upplösningar.

F6: Kan du tillhandahålla matchande LCD-kablar/band?

A: Ja. Vi kan förse kunder med HDMI-kablar, LVDS-kablar, FPC-band och anpassade ledningsnät.

F7: Stöder du OEM-varumärkestjänster?

A: Ja. Vi erbjuder privat märkning, anpassade PCB-silkscreen-märkningar, anpassade förpackningar och exklusiva firmwaretjänster.

F8: I vilka branscher används detta styrkort vanligtvis?

S: Det används ofta inom industriell automation, medicinsk utrustning, laboratorieinstrument, transport, inbyggda system, kiosker och smarta kontrollenheter.
