LVDS to EDP Converter Board for Industrial LCD Displays

Många industriella enheter fortsätter att använda pålitliga LVDS-grafikkontroller, medan nyare LCD-paneler i allt högre grad använder Embedded DisplayPort (eDP)-gränssnittet. Att byta ut hela styrplattformen är ofta dyrt och tidskrävande. DeLVDS till EDP-omvandlarkort för industriella LCD-skärmarfrån SKY-TDM tillhandahåller en effektiv migreringslösning genom att konvertera standard LVDS-videosignaler till eDP-utgång, vilket gör att OEM-tillverkare kan integrera moderna LCD-paneler utan att göra om sin befintliga hårdvaruarkitektur.

Detta kompakta omvandlarkort är designat specifikt för industriella applikationer och levererar stabil signalöverföring, utmärkt kompatibilitet och långsiktig tillförlitlighet för automationsutrustning, medicinsk utrustning, transportsystem, inbyggda datorer och intelligenta terminaler.

Modernisera befintlig hårdvara utan att byta ut din styrenhet

Många industriprodukter finns kvar i 10-15 år, medan LCD-tekniken utvecklas mycket snabbare. När LVDS-paneler blir mindre tillgängliga och eDP-skärmar blir branschstandard, står tillverkare inför allt större inköpsutmaningar.

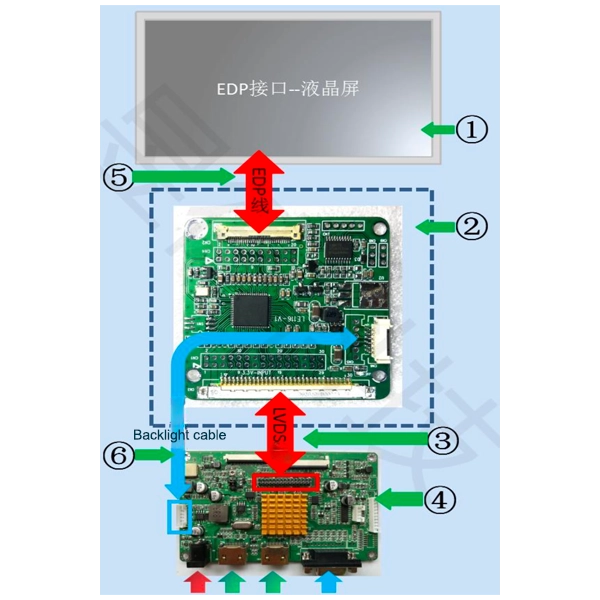

Istället för att designa om den kompletta inbäddade plattformen, fungerar SKY-TDMs omvandlarkort som en intelligent gränssnittsbrygga mellan din befintliga LVDS-styrenhet och de senaste eDP LCD-modulerna.

Detta tillvägagångssätt sänker konstruktionskostnaderna avsevärt, förkortar utvecklingscyklerna och skyddar din befintliga hårdvaruinvestering.

Oavsett om du uppgraderar industriell utrustning eller designar en ny produkt kring en befintlig processorplattform, ger detta omvandlarkort en pålitlig och skalbar bildskärmslösning.

Byggd för industriell tillförlitlighet

Industriella miljöer kräver mycket mer av ett omvandlarkort än enkel signalomvandling. För att säkerställa pålitlig långtidsdrift är varje omvandlarkort byggt med elektroniska komponenter av industriell kvalitet och har en optimerad PCB-layout (Printed Circuit Board).

Tekniska höjdpunkter:

- Stabil LVDS differentiell signalmottagning

- Höghastighets eDP-signalutgångsöverföring

- Optimerad impedansmatchning

- Design med låg EMI (elektromagnetisk störning).

- Pålitlig effektsekvensering

- Industriella temperaturklassade komponenter

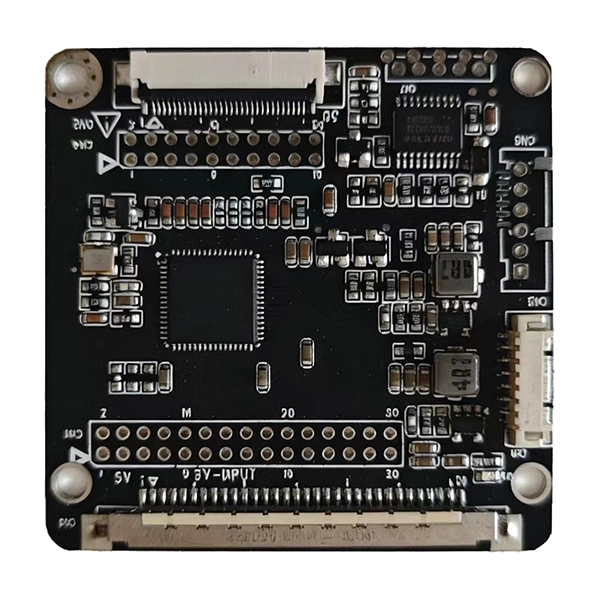

- Kompakt PCB-design (mått endast 50 × 50 mm)

- Låg strömförbrukning

- Utmärkt långsiktig stabilitet

Dessa funktioner hjälper till att bibehålla överlägsen bildkvalitet under kontinuerlig drift samtidigt som de minimerar problem som skärmflimmer, signalförlust eller synkroniseringsavvikelser.

Flexibel LCD-kompatibilitet

Olika LCD-tillverkare har ofta olika tidsparametrar, anslutningsstift och initieringskrav. Istället för att endast erbjuda fasta standardlösningar arbetar vi nära kunderna för att tillhandahålla professionell teknisk support för skräddarsydd LCD-kompatibilitet.

Anpassningstjänster som stöds inkluderar: upplösningskonfiguration, LCD-tidsoptimering, eDP-panelparameterjustering, EDID-programmering (Extended Display Identification Data), anpassning av firmware, optimering av bakgrundsbelysningskontroll, kontaktanpassning, kabelanpassning och mekanisk integrationshjälp.

Denna höga nivå av flexibilitet gör att OEM-kunder enkelt kan integrera bildskärmar från olika paneltillverkare med minimala kostnader för omdesign av hårdvara.

Typiska tillämpningsscenarier

LVDS till EDP-omvandlarkortet för industriella LCD-skärmar är brett integrerat i olika områden, inklusive: industriell automations-HMI, CNC-maskingränssnitt, inbyggda industriella datorer, medicinsk diagnostisk utrustning, laboratorieinstrument, järnvägskontrollsystem, digitala skyltkontroller, självbetjäningskiosker, smart tillverkningsutrustning, intelligenta transportsystem, industriella testutrustningssystem och bärbara system för testutrustning.

Dess kompakta fotavtryck gör den särskilt lämplig för applikationer där installationsutrymmet är begränsat.

Tekniska specifikationer

FI-XB30S LVDS-ingångsgränssnitt

JST 2x15-stifts LVDS-ingångsgränssnitt

FFC-30Pin-0,5 mm Pitch eDP Utgångsgränssnitt

JST 2x10 Pin eDP Utgångsgränssnitt

CVILUX 6-stifts 2,0 mm bakgrundsbelysningsgränssnitt

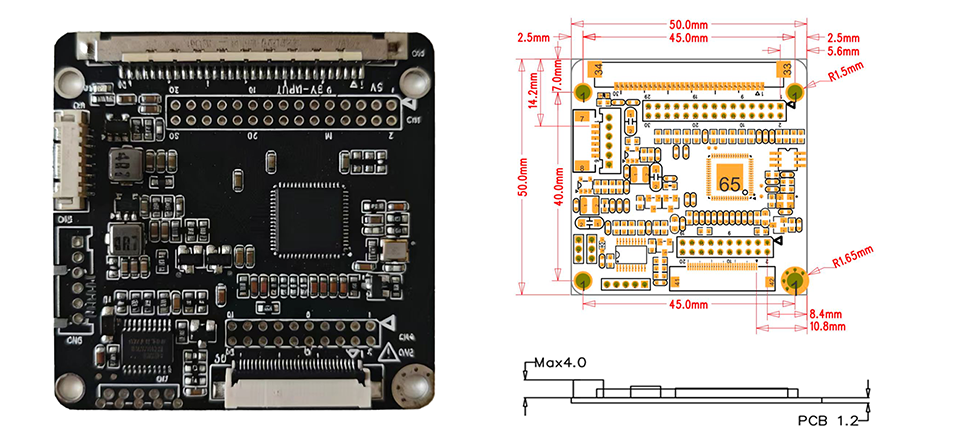

Mått

Varför uppgradera från LVDS till eDP LCD-paneler?

Bildskärmsindustrin går stadigt över från LVDS- till eDP-gränssnitt (Embedded DisplayPort). Här är anledningen till att OEM-tillverkare gör bytet:

Högre bandbredd:eDP stöder högre upplösningar och uppdateringsfrekvenser jämfört med LVDS, vilket möjliggör 4K och hög bildhastighetsskärmar som LVDS inte kan hantera.

Färre kablar:eDP använder färre signallinjer än LVDS, vilket minskar den interna kabeldragningens komplexitet och förbättrar EMI-prestanda.

Lägre strömförbrukning:eDP arbetar med lägre spänningar och inkluderar energibesparande funktioner, vilket gör den idealisk för batteridriven och energieffektiv utrustning.

Bättre bildkvalitet:eDP stöder högre färgdjup och avancerade bildbehandlingsfunktioner som panelsjälvuppdatering och variabel uppdateringsfrekvens.

Framtida paneltillgänglighet:LCD-tillverkare fasar alltmer ut LVDS-paneler till förmån för eDP. Uppgradering säkerställer nu långvarig leverans av paneler utan att förlita sig på utgående LVDS-modeller.

Förenklad integration:eDP använder standardkontakter och enklare kablage, vilket minskar monteringstiden och potentiella anslutningsfel.

För tillverkare av industriell utrustning ger migrering till eDP-paneler via vårt omvandlarkort en praktisk väg till modern bildskärmsteknik utan att ersätta befintliga kontroller.

Vanliga migrationsscenarier

Scenario 1: Legacy Controller med eDP-paneluppgradering

Din befintliga kontroller fungerar perfekt men matar bara ut LVDS. Den ursprungliga LVDS-panelen har utgått, och endast eDP-ersättningar är tillgängliga. Installera vårt omvandlarkort mellan LVDS-styrenheten och den nya eDP-panelen --- inga firmwareändringar av huvudstyrenheten krävs.

Scenario 2: Ny produktutveckling med befintlig processorplattform

Din processorplattform stöder LVDS-utgång, men den idealiska LCD-panelen för din nya produkt använder eDP. Istället för att designa om hela moderkortet, använd vårt omvandlarkort för att överbrygga gränssnittsgapet och påskynda tiden till marknaden.

Scenario 3: Panelupphandling med flera källor

För att minska risken i leveranskedjan måste du kvalificera flera LCD-panelleverantörer --- vissa erbjuder LVDS, andra eDP. Med vårt omvandlarkort kan du standardisera på en styrutgång (LVDS) samtidigt som du flexibelt skaffar båda gränssnittspanelerna.

Scenario 4: Fältuppgradering av utplacerad utrustning

Din installerade bas av utrustning använder LVDS-paneler som blir svåra att köpa. Vårt omvandlarkort tillåter serviceteam att ersätta trasiga LVDS-paneler med tillgängliga eDP-paneler under fältunderhåll, vilket förlänger utrustningens livslängd utan kostsamma kontrolleruppgraderingar.

Varför välja USA?

Att välja rätt leverantör är lika viktigt som att välja rätt hårdvara. Till skillnad från distributörer som helt enkelt levererar standardkort, erbjuder SKY-TDM ett komplett tekniskt samarbete genom hela ditt projekt.

Våra kärnfördelar

- Professionell Touch Display Tillverkare

- Lång erfarenhet av industriell displayintegration

- Skräddarsydd firmwareutveckling

- Anpassade kabeldesigntjänster

- LCD-kompatibilitetstestning

- ISO 9001Certifiering av kvalitetsledningssystem

- ISO 13485Certifiering av kvalitetsledningssystem för medicinsk utrustning

- IATF 16949Certifiering av fordonskvalitetsledningssystem

- Snabb prototypframställning

- Stabil långtidsförsörjning

- Omfattande teknisk support före och efter produktion

Vårt ingenjörsteam arbetar nära OEM-kunder för att minska utvecklingsrisker och påskynda produkttiden till marknaden.

FAQ

F1: Kan LVDS till EDP-omvandlarkort för industriella LCD-skärmar stödja någon eDP LCD-panel?

S: De flesta industriella eDP LCD-skärmar kan stödjas efter firmware-konfiguration. Vi rekommenderar att du uppger ditt LCD-modellnummer för kompatibilitetsutvärdering.

F2: Är anpassning av firmware tillgänglig?

A: Ja. Tidsparametrar, upplösning, EDID-information och initialiseringssekvenser kan alla anpassas.

F3: Kan du leverera matchande kablar?

A: Absolut. Vi tillverkar skräddarsydda LVDS-kablar, eDP-kablar, FFC/FPC-kablar och kompletta ledningsnät.

F4: Kan du hjälpa till att migrera från en föråldrad LVDS-skärm?

A: Ja. Detta är en av de vanligaste applikationerna för detta omvandlarkort. Vi kan rekommendera kompatibla ersättnings-LCD-skärmar och konfigurera omvandlaren därefter.

F5: Är omvandlaren lämplig för kontinuerlig industriell drift?

A: Ja. Skivan är designad med komponenter av industrikvalitet avsedda för långvarig, kontinuerlig drift.

F6: Stöder du små prototypbeställningar?

A: Ja. Tekniska prover finns tillgängliga före massproduktion.

F7: Hur länge är produktens tillgänglighet?

S: Industriella projekt kräver ofta långa produktlivscykler. Vi stöder långsiktig leverans- och livscykelhantering för OEM-kunder.

F8: Stöder kortet både enkanals- och dubbelkanals LVDS-ingång?

A: Ja. Kortet stöder både enkanals (1-lane) och dual-channel (2-lane) LVDS-ingångskonfigurationer. Lämplig konfiguration ställs in under anpassning av firmware baserat på dina specifika kontroller och panelkrav.

F9: Vilken är den maximala upplösningen som stöds av detta omvandlarkort?

S: Styrelsen stöder resolutioner upp till1920×1080 @ 60Hzför enkanals LVDS-ingång och upp till2560×1440 @ 60Hzför dubbelkanals LVDS-ingång, beroende på panelspecifikationerna och kabelkvaliteten. För paneler med högre upplösning, kontakta vårt ingenjörsteam för en kompatibilitetsutvärdering.
