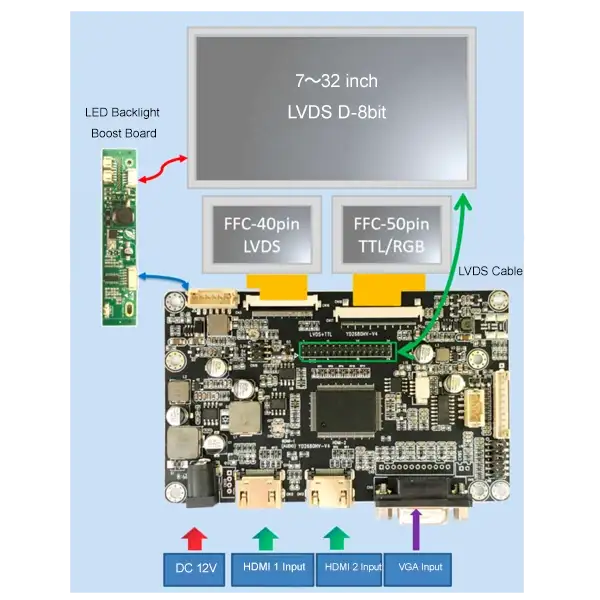

2-HDMI till LVDS TTL-gränssnitt AD-kort

Modern industriell utrustning kräver flexibla displaygränssnitt, utmärkt bildkvalitet och långa produktlivscykler. Vår2-HDMI till LVDS TTL-gränssnitt AD-kortär utvecklad speciellt för OEM-utrustningstillverkare som behöver ansluta HDMI-signalkällor till industriella TFT LCD-paneler.

Stödjandedubbla HDMI-videoingångar, konverterar styrkortet digitala signaler till LVDS- eller TTL-gränssnitt, vilket gör det lämpligt för ett brett utbud av LCD-paneler från flera tillverkare. Oavsett om du uppgraderar en befintlig skärm eller utvecklar ett nytt inbyggt system, erbjuder detta styrkort en pålitlig och kostnadseffektiv lösning.

Till skillnad från konsumentdisplaykort är den optimerad för kontinuerlig industriell drift med stabil prestanda, utmärkta EMC-egenskaper och långvarig komponenttillgänglighet.

Nyckelfunktioner

Dubbel HDMI-ingång:Stöder växling mellan två HDMI-signalkällor, vilket avsevärt förbättrar systemets flexibilitet.

Dubbel LVDS & TTL-utgång:Stöder både LVDS och RGB TTL (Parallel RGB) LCD-paneler, vilket effektivt minskar kostnader för omdesign av hårdvara.

Omfattande LCD-kompatibilitet:Kompatibel med industriella TFT LCD-paneler från 7 till 32 tum (anpassningsbar baserat på specifika panelspecifikationer).

Överlägsen bildkvalitet:Har HD-bildbehandling, låg signalstörning, stabil färgprestanda och snabba svarstider.

Industriell design:Konstruerad för tuffa industriella miljöer och kontinuerlig, långsiktig drift.

Flexibel firmware-konfiguration:Stöder anpassad firmwareutveckling baserat på LCD-upplösning, tidsparametrar, gränssnittsdefinitioner och specifika kundkrav.

Typiska applikationer

Perfekt för industriell automation, medicinsk utrustning, självbetjäningskiosker, digital skyltning och inbyggda skärmar, den här kortet uppfyller felfritt de krävande standarderna för dessa industrier.

Detta kort är byggt för att motstå krävande industriella miljöer och har avancerat signal- och spänningsskydd. Det eliminerar effektivt signalstörningar och skärminstabilitet, vilket säkerställer felfri prestanda även under de mest komplexa förhållanden.

Varför välja oss displaylösning?

Till skillnad från leverantörer av styrkort som bara tillhandahåller elektroniska komponenter, är vi en professionell pekskärmstillverkare som är dedikerad till att leverera kompletta skärmintegreringstjänster. Våra kärnfunktioner inkluderar:

One-Stop Display Solutions

Vi hjälper till med att välja den idealiska LCD-skärmen av industriell kvalitet, anpassa kapacitiva eller resistiva pekskärmar, konfigurera LCD-kontrollkort, tillhandahålla optisk bindning för LCD-moduler, anpassa täckglaset och leverera matchande LCD-gränssnittskabelenheter. Detta minskar din inköpskomplexitet avsevärt och förkortar effektivt din produktutvecklingscykel.

Anpassad teknisk support

Vi erbjuder omfattande anpassningsalternativ, inklusive LCD-upplösningskonfiguration, LVDS-stiftmappning, TTL-tidsjusteringar, firmwareoptimering, bakgrundsbelysning och ljusstyrkakontroll, OSD-menyspråk, anpassning av startlogotyp, kabelstiftsdefinitioner, anpassning av kontakttyp och krav på mekanisk monteringsstruktur. Vi är mycket intresserade av att samarbeta med kunder i OEM- och ODM-projekt.

Kvalitet du kan lita på

Som en professionell pekskärmsfabrik integrerar vi strikt kvalitetsstyrning i varje steg i vår produktionsprocess. Våra tillverkningssystemcertifieringar inkluderarISO 9001Kvalitetsledningssystem,ISO 13485Kvalitetsledningssystem för medicinsk utrustning, ochIATF 16949Kvalitetsledningssystem för fordon. Varje styrkort genomgår rigorösa funktionstester före leverans för att säkerställa stabil drift och perfekt kompatibilitet med våra kunders displaypaneler.

Tekniska fördelar

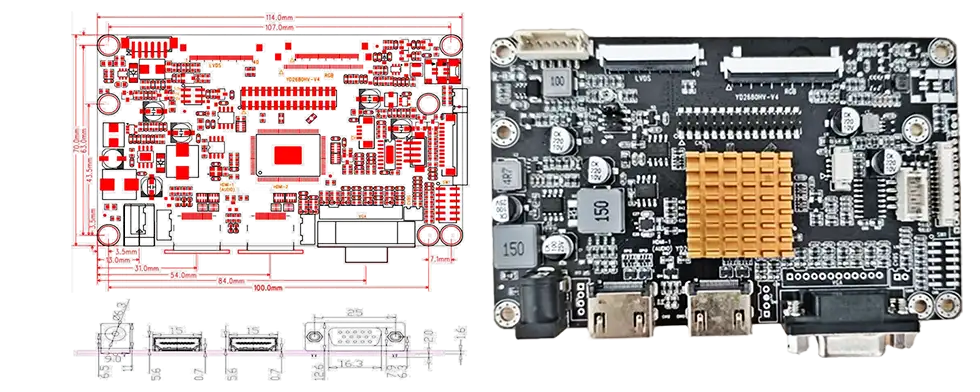

Produktens mått

JST 2x15-stifts LVDS-ingångsgränssnitt

LVDS FFC 40 PIN 0,5 mm gränssnitt

TTL FFC 50 PIN T-CON-gränssnitt

PH2.0mm-6PIN Bakgrundsbelysningsgränssnitt

Varför OEM-kunder väljer detta 2-HDMI till LVDS TTL-gränssnitt AD-kort

Många industriella projekt misslyckas på grund av kompatibilitetsproblem mellan LCD-panelen, pekskärmen, kablar, firmware och styrkort. Vi hjälper till att eliminera dessa risker genom att tillhandahålla följande tjänster:

- Kompletta skärmmatchningslösningar

- LCD timing konfiguration

- Gränssnittsverifiering

- Touch-kompatibilitetstestning

- Långsiktig produkttillgänglighet

- Ingenjörsstöd under hela projektets livscykel

Dessa omfattande tjänster är utformade för att till fullo uppfylla dina produktkrav. Istället för att köpa komponenter individuellt får kunderna en helt verifierad displaylösning. Detta sparar inte bara värdefull ingenjörs- och FoU-tid utan minskar också avsevärt utvecklingsrisker.

FAQ

F1: Vilka LCD-paneler stöds av detta 2-HDMI till LVDS TTL Interface AD ​​Board?

S: Detta 2-HDMI till LVDS TTL-gränssnitt AD-kort kan konfigureras för att stödja ett brett utbud av industriella TFT LCD-paneler med LVDS- eller TTL-gränssnitt. Ange ditt specifika LCD-modellnummer för kompatibilitetsverifiering.

F2: Kan firmware anpassas?

A: Ja. Vi tillhandahåller anpassad firmware baserad på din LCD-upplösning, tidsparametrar, gränssnittsdefinition och specifika applikationskrav.

F3: Kan startlogotyper eller OSD-menyer (On-Screen Display) anpassas?

A: Ja. För OEM-projekt stöder vi anpassning av startlogotyper, flerspråkiga inställningar, OSD-funktioner och olika visningsparametrar.

F4: Är det lämpligt för 24/7 industriell drift?

A: Ja. Skivan är designad med komponenter av industrikvalitet, speciellt byggda för långvarig, kontinuerlig drift i krävande miljöer.

F5: Kan du leverera en komplett bildskärmsenhet?

A: Absolut. Vi kan tillhandahålla en komplett lösning som inkluderar LCD-panelen, pekskärmen, styrkortet, kablar, optisk bindning och mekanisk integration.

F6: Ger du teknisk support?

A: Ja. Vårt ingenjörsteam hjälper till med LCD-matchning, firmwareutveckling, gränssnittskonfiguration och projektintegrering.

Få en anpassad skärmlösning

Letar du efter ett pålitligt HDMI till LVDS/TTL LCD-kontrollkort för ditt nästa projekt?

Vårt ingenjörsteam hjälper dig att snabbt matcha det mest lämpliga styrkortet och konfigurera firmware, vilket ger en komplett bildskärmslösning skräddarsydd specifikt för din applikation. Genom att integrera industriella LCD-paneler, pekskärmar, styrkort, optisk bindning och OEM-teknikstöd i en enda försörjningskedja, är vi dedikerade till att hjälpa kunder att förkorta utvecklingscykler, minska integrationsrisker och påskynda tiden till marknaden.
