USB-RTD höghastighetsprogrammerare för LCD-drivrutinskort

Firmware-tillförlitlighet är lika viktig som hårdvarukvalitet i industriella bildskärmssystem. DeUSB-RTD höghastighetsprogrammerare för LCD-drivrutinskortär utvecklad speciellt för programmering av Realtek RTD-seriens bildskärmskontroller IC:er, vilket ger en effektiv lösning för nedladdning av fast programvara, batchproduktion, felsökning och fältuppgraderingar.

Designad för tillverkare av LCD-styrkort, OEM-utrustningstillverkare och ingenjörsteam, minskar denna programmerare avsevärt programmeringstiden samtidigt som den säkerställer firmware-integritet över varje produktionsbatch. Det är den idealiska följeslagaren för skräddarsydda industriella displaylösningar.

Till skillnad från programmerare för allmänna ändamål är USB-RTD-programmeraren optimerad för Realtek RTD-skärmkontrollerplattformar, vilket möjliggör stabil kommunikation med anpassade styrkort under mjukvaruutveckling och tillverkning.

Byggd för produktionseffektivitet

Oavsett om du programmerar en enstaka prototyp eller massproducerar tusentals styrkort, levererar USB-RTD höghastighetsprogrammerare för LCD-drivkort stabil och pålitlig prestanda genom hela tillverkningsprocessen.

Typiska arbetsflöden för produktionslinjer inkluderar:

- Ladda ner firmware

- Programverifiering

- Funktionstestning

- Massproduktionsprogrammering

- Hantering av firmwareversion

- Verifiering av batchkonsistens

Dess stabila kommunikationsanslutning minimerar frekvensen av programmeringsfel och minskar avsevärt operatörsingripanden.

Nyckelfunktioner

Höghastighetsprogrammering av firmware

Vår optimerade kommunikationsmekanism minskar avsevärt nedladdningstiden för fast programvara, vilket effektivt ökar produktionskapaciteten samtidigt som programmeringsstabiliteten bibehålls.

Designad för Realtek RTD Controller ICs

Utvecklad i första hand för programmering av firmware av Realtek RTD-seriens displaykontrollkretsar, vilket säkerställer perfekt kompatibilitet med anpassade LCD-drivrutiner.

Flera programmeringsgränssnitt

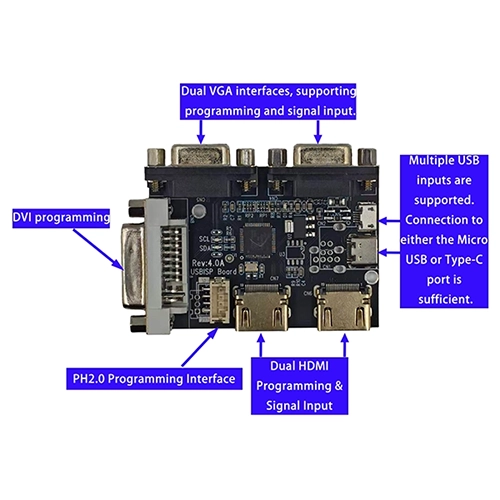

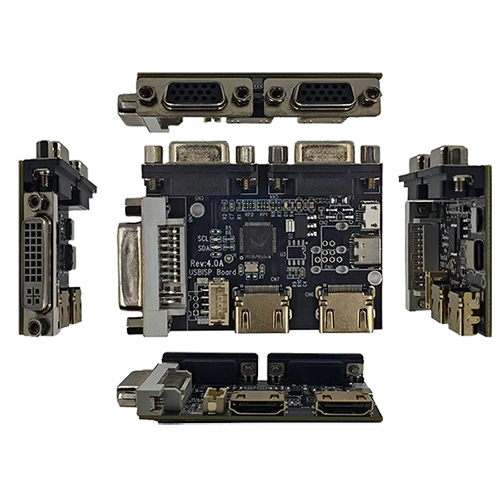

Vår programmerare stöder olika anslutningsalternativ för att möta behoven för teknisk utveckling och massproduktion. Dessa inkluderar dubbla HDMI-programmering & signalingång, dubbla VGA-gränssnitt, DVI-programmeringsgränssnitt, USB Type-C-gränssnitt, Micro USB-gränssnitt och PH2.0-programmeringskontakter. Denna flexibla gränssnittsdesign tillåter ingenjörer att enkelt hantera olika styrkortskonfigurationer utan att behöva byta programmeringsutrustning.

Tekniskt utvecklingsstöd

För FoU-ingenjörer tillhandahåller vår programmerare en mycket effektiv plattform under utvecklingsfasen för styrkort. Det hjälper ingenjörer att ta itu med olika uppgifter, som att felsöka anpassad firmware, verifiera kompatibiliteten hos nya LCD-paneler, testa olika bildskärmsupplösningar, konfigurera tidsparametrar, validera displayfunktioner före massproduktion och utföra firmwareuppgraderingar under produktutveckling. I slutändan förkortar det effektivt FoU-cykler och påskyndar tiden till marknaden för nya produkter.

Varför firmware-programmering är viktigt

Tillförlitlig firmware-programmering avgör direkt programmeringseffektiviteten för industriella bildskärmar. Att använda en dedikerad USB-RTD-höghastighetsprogrammerare för LCD-drivkort hjälper till att förbättra programmeringseffektiviteten, säkerställer perfekt kompatibilitet med RTD-chipbaserade drivrutiner, minimerar programmeringsfel, förenklar produktunderhåll och ökar i slutändan kundens produktivitet.

Översikt över programmeringsarbetsflöde

USB-RTD-höghastighetsprogrammeraren följer ett enkelt arbetsflöde som sömlöst integreras i dina utvecklings- och produktionsprocesser:

Steg 1: Maskinvaruanslutning

Anslut programmeraren till din PC via USB-kabel och länka programmeraren till mål-LCD-kontrollkortet med HDMI-, VGA-, DVI- eller PH2.0-gränssnitt --- beroende på din kortdesign.

Steg 2: Programvaruinstallation

Starta programmeringsprogrammet på din PC. Ladda firmwarefilen (.bin- eller .hex-format) förberedd för din specifika LCD-panel och applikationskrav. Programvaran känner automatiskt av den anslutna RTD-styrenhetens IC-modell.

Steg 3: Programmering av firmware

Starta programmeringsprocessen. Programmeraren skriver den fasta programvaran till RTD-styrenhetens IC:s flashminne med verifieringskontroller för att säkerställa dataintegritet. Typisk programmeringstid sträcker sig från5 till 15 sekunderper kort, beroende på firmwarestorlek.

Steg 4: Verifiering och validering

Efter programmering verifierar systemet automatiskt den skrivna firmwaren mot källfilen. En godkänd/underkänd-indikator bekräftar framgångsrik programmering. Misslyckade kort flaggas för omarbetning --- vilket minskar risken för att defekta kort når produktionslinjen.

Steg 5: Produktionslinjeintegration

För massproduktion kan flera programmerare distribueras över programmeringsstationer. Operatörer kan programmera styrkort i sekvens, där varje kort vanligtvis tar mindre än 20 sekunder från anslutning till slutförande.

Jämförelse av programmeringstid

För en produktionslinje som programmerar 500 styrkort per dag, sparar USB-RTD-höghastighetsprogrammeraren cirka 2-4 timmars programmeringstid jämfört med ISP-metoder --- direkt förbättrar den dagliga produktionskapaciteten.

Typiska applikationer

USB-RTD-höghastighetsprogrammeraren för LCD-drivkort är i första hand utformad för industriella drivrutiner baserade på RTD-chips och är inte kompatibel med andra skärm- eller pekstyrkort. Det används i stor utsträckning i olika scenarier, inklusive industriell LCD-styrkortsproduktion, medicinsk skärmprogrammering, skräddarsydd bildskärmstillverkning, teknisk firmwareutveckling, fabriksuppgraderingar av mjukvara, produktionslinjeprogrammeringsstationer, produktunderhåll och eftermarknadsservice och verifieringslaboratorier för skärmkontroller.

Tekniska höjdpunkter

FAQ

F1: Vad används denna USB-RTD-höghastighetsprogrammerare för LCD-drivrutinskort till?

S: Den är utformad för att programmera och uppgradera firmware för Realtek RTD-seriens bildskärmskontroller IC:er som används på anpassade LCD-drivrutinskort.

F2: Kan det användas under massproduktion?

A: Ja. Den är lämplig för tekniska prover, pilotproduktion och tillverkning i hög volym.

F3: Vilka gränssnitt stöds?

S: Programmeraren stöderHDMI, VGA, DVI, USB Type-C, Micro USB och PH2.0programmeringsgränssnitt, beroende på styrkortets design.

F4: Stöder den firmware-uppgraderingar efter leverans?

A: Ja. Den kan användas för underhåll av firmware, uppdateringar och produktservice när den stöds av målstyrkortet.

F5: Kan firmware anpassas för olika LCD-paneler?

A: Ja. Olika firmwareversioner kan programmeras för att matcha olika LCD-upplösningar, tidsparametrar och applikationskrav.

F6: Är den kompatibel med alla Realtek RTD-chips?

S: Den är avsedd för RTD-seriens displaykontroller-ICs som stöds som används i våra anpassade LCD-kontrollkortlösningar. Kontakta oss med din styrkortsmodell för kompatibilitetsbekräftelse.

F7: Kan du tillhandahålla programmering av firmware som en del av produktionen av styrkort?

A: Ja. Kundspecifik firmware kan programmeras och verifieras före leverans, vilket säkerställer att korten är redo för omedelbar integration.

F8: Ger du teknisk support?

A: Ja. Vårt ingenjörsteam erbjuder programmeringsguide för inbyggd programvara, stöd för integration av styrkort och teknisk assistans under hela projektets livscykel.

F9: Kan flera programmerare användas samtidigt på samma produktionslinje?

A: Ja. Flera USB-RTD-programmerare kan anslutas till olika datorer eller en enda PC med tillräcklig USB-bandbredd. Varje programmerare arbetar oberoende, vilket möjliggör parallell programmering av flera styrkort samtidigt --- idealiskt för produktionslinjer med stora volymer.

F10: Vad händer om programmeringsprocessen avbryts (strömavbrott eller kabelbortkoppling)?

S: Programmeraren inkluderar skyddsmekanismer för att förhindra ofullständig skrivning av firmware. Om ett avbrott inträffar kan RTD-styrenhetens IC omprogrammeras från början. Ingen speciell återställningsprocedur krävs --- helt enkelt återanslut och starta om programmeringsprocessen.
