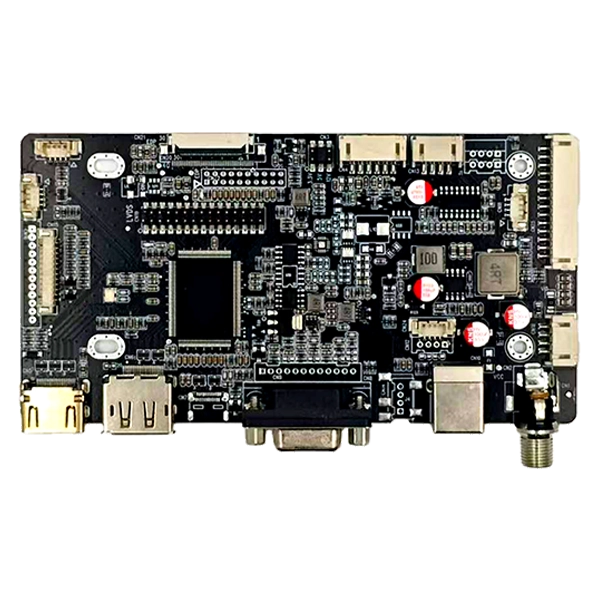

SKY-TDMutvecklarHDMI och DP och VGA och typ C till LVDS EDP-gränssnitt AD-kortför att hjälpa OEM, systemintegratörer och industriutrustningstillverkare att ansluta flera videokällor med LVDS- eller eDP LCD-paneler genom en flexibel bildskärmskontroller. Genom att kombinera HDMI-, DisplayPort-, VGA- och USB Type-C-ingångar med flera LCD-utgångskonfigurationer kan kortet minska hårdvarukomplexiteten samtidigt som det stöder krävande inbäddade displayapplikationer.
Moderna industriella bildskärmssystem behöver ofta fungera med olika värddatorer, grafiska gränssnitt och LCD-paneler. Att använda en separat styrenhet för varje gränssnitt kan öka konstruktionsarbetet, lagerkraven och integrationstiden. Ett LCD-drivkort med flera gränssnitt ger ett mer praktiskt tillvägagångssätt genom att kombinera flera videoingångar och displayutgångar inom ett kretskort av industriell kvalitet.
HDMI-, DP-, VGA- och Type-C-gränssnittskonfigurationen stöder ett brett utbud av värdplattformar, medan LVDS- och eDP-utgångar gör kontrollern lämplig för olika TFT LCD-arkitekturer. Kortet stöder konfigurerbar panelspänning, bakgrundsbelysning, industriella driftstemperaturer och OEM/ODM-tekniktjänster, vilket gör den lämplig för industriella HMI:er, CNC-utrustning, medicinsk utrustning, kiosker, maskinseendesystem och inbyggda displayer.
Innehållsförteckning
Varför behöver industriella skärmar flera videogränssnitt?
Hur ansluter styrkortet olika bildskärmsgränssnitt?
Vilka är de viktigaste egenskaperna hos Interface AD Board?
Vilka är de viktigaste tekniska specifikationerna?
Var kan denna skärmkontroll användas?
Hur förbättrar OEM- och ODM-stödet bildskärmsintegration?
Hur ska ingenjörer välja rätt bildskärmskontroller?
Varför behöver industriella skärmar flera videogränssnitt?
Industriella visningsprojekt följer sällan en enda hårdvaruarkitektur. En maskin kan använda en industridator med DisplayPort, en annan kan förlita sig på HDMI, medan äldre utrustning fortfarande kan använda VGA. På skärmsidan kan LCD-modulen använda LVDS eller eDP beroende på dess generation, upplösning, storlek och design.
Detta skapar en gemensam teknisk utmaning: videokällan och LCD-panelen använder inte nödvändigtvis samma gränssnittsstandard. Utan en flexibel styrenhet kan ingenjörer behöva olika konverteringskort för olika projekt.
En skärmkontroller med flera ingångar kan förenkla denna arkitektur genom att stödja:
- HDMI-videokällor för vanliga digitala värdsystem.
- DisplayPort för moderna industridatorer och inbyggda plattformar.
- VGA för äldre datorer och uppgraderingar av utrustning.
- USB Type-C med DP Alt Mode för kompatibla kompakta datorplattformar.
- LVDS-utgångar för kompatibla industriella TFT LCD-paneler.
- eDP-utgångar för nyare högpresterande LCD-arkitekturer.
För OEM-projekt kan denna flexibilitet hjälpa till att minska behovet av att designa om displayelektroniken närhelst värdplattformen ändras.
Hur ansluter styrkortet olika bildskärmsgränssnitt?
Den grundläggande rollen för en LCD-drivrutin eller AD-kort är att ta emot videoinformation från en värdenhet, bearbeta signalen och leverera en lämplig displaysignal till den valda LCD-panelen. Värdsidans gränssnitt och panelsidans gränssnitt behöver inte vara identiska.
I den här konfigurationen fungerar HDMI, DP, VGA och Type-C som videoingångsalternativ. Styrenheten bearbetar dessa signaler och tillhandahåller LVDS- eller eDP-utgång enligt den anslutna panelarkitekturen.
Kortet stöder dubbelkanals 8-bitars LVDS och flera eDP-konfigurationer, inklusive 20-stifts, 30-stifts och 40-stifts FPC-alternativ. Detta gör panelkompatibilitet till en viktig del av systemintegration. Ingenjörer bör verifiera LCD-modell, upplösning, gränssnittstyp, stiftdefinition, panelspänning, krav på bakgrundsbelysning och firmware-konfiguration före produktion.
Till exempel kan en systemintegratör som uppgraderar en äldre VGA-baserad industrimaskin potentiellt behålla den befintliga LCD-arkitekturen samtidigt som den använder en kontroller som accepterar VGA-ingång. Omvänt kan ett nytt inbyggt system använda HDMI, DP eller kompatibel Type-C-ingång när man kör en eDP-panel.
Vilka är de viktigaste egenskaperna hos Interface AD Board?
1. Flera videoingångsalternativ
Kortet kombinerar HDMI, DisplayPort, VGA och USB Type-C videoingångar. Denna multi-gränssnittsarkitektur ger utrustningsutvecklare mer frihet när de väljer industridatorer, inbyggda kort och värdenheter.
2. LVDS- och eDP-skärmkompatibilitet
Stöd för både LVDS och eDP gör styrenheten lämplig för olika generationer av TFT LCD-teknik. De tillgängliga konfigurationerna inkluderar dubbla kanalers 8-bitars LVDS samt 20-stifts, 30-stifts och 40-stifts eDP-gränssnitt.
3. Flexibel strömkonfiguration
Styrenheten stöder panelspänningsalternativ på 3,3V, 5V och 12V. Alternativ för bakgrundsbelysning inkluderar 5V, 12V och 24V. Denna flexibilitet är användbar när man integrerar LCD-moduler med olika elektriska krav.
4. Industriell operativ förmåga
Det specificerade driftstemperaturintervallet är -20°C till 80°C. Designen innehåller också komponenter av industrikvalitet, lågeffektdesign och förbättrat ESD-skydd för krävande utrustningsmiljöer.
5. Bildbehandlings- och expansionsfunktioner
Produktinformationen specificerar inbyggt DDR-minne, FRC-bearbetning och 180° bildrotation. Dessa funktioner kan vara värdefulla i inbyggda displayer där bildorientering och displaybearbetning behöver anpassas till den fysiska installationen.
Vilka är de viktigaste tekniska specifikationerna?
Följande tabell sammanfattar de primära specifikationerna som är tillgängliga för denna multi-interface display controller:
| Punkt | Specifikation |
|---|---|
| Videoingång | HDMI, DisplayPort (DP), VGA, Type-C |
| Display Output | LVDS och eDP |
| eDP-gränssnitt | 20-stift / 30-stift / 40-stift FPC |
| LVDS-utgång | Dubbelkanals 8-bitars LVDS |
| Panelspänning | 3,3V / 5V / 12V |
| Utgång för bakgrundsbelysning | 5V / 12V / 24V |
| Ljudförstärkare | 3W × 2 |
| Ingångsspänning | 8V–28V |
| Driftstemperatur | -20°C till 80°C |
Eftersom LCD-paneler kan ha olika stiftdefinitioner även när de använder samma allmänna gränssnittsstandard, bör ingenjörer behandla specifikationerna som en utgångspunkt för kompatibilitetsverifiering snarare än att anta att varje panel är direkt utbytbar.
Var kan denna skärmkontroll användas?
Kombinationen av flera videoingångar och LVDS/eDP-utgångar gör denna typ av styrenhet lämplig för ett brett utbud av industriella och inbyggda skärmtillämpningar.
Industriella HMI-terminaler
Gränssnitt mellan människa och maskin behöver ofta fungera kontinuerligt samtidigt som industridatorer ansluts till TFT LCD-skärmar. Flexibla videoingångsalternativ förenklar val av hårdvaruplattform och uppgraderingar av utrustning.
CNC-maskingränssnitt
CNC-system kan använda olika generationer av datorhårdvara. En styrenhet med flera gränssnitt kan hjälpa till att ansluta äldre eller moderna videokällor med lämpliga LCD-paneler.
Displayer för medicinsk utrustning
Medicinsk diagnostik och laboratorieutrustning kan kräva stabil displayfunktion och noggrant matchade LCD-konfigurationer. Panelkompatibilitetstestning och anpassade displayparametrar kan därför vara viktiga under integrationen.
Machine Vision System
Maskinseende utrustning kombinerar vanligtvis industriella datorer, kameror, bearbetningsenheter och operatörsskärmar. Flexibla videogränssnitt gör att bildskärmsundersystemet kan rymma olika värdkonfigurationer.
Öppen bildskärmar och kiosker
Självbetjäningsterminaler, kiosker och bildskärmar med öppen bild kan använda olika LCD-storlekar och värdplattformar. En konfigurerbar styrenhet kan hjälpa tillverkare att standardisera en del av sin bildskärmsarkitektur över produktvarianter.
Hur förbättrar OEM- och ODM-stödet bildskärmsintegration?
Att välja ett LCD-drivrutinskort handlar inte bara om kontakttypen. Framgångsrik integration beror på att styrenheten matchas med den exakta LCD-panelen och systemarkitekturen.
För OEM- och ODM-projekt kan ingenjörsstöd inkludera:
- Verifiering av kompatibilitet med LCD-paneler.
- Firmware optimering och justering.
- EDID modifiering.
- Inställning av bakgrundsbelysningsparameter.
- Anpassad LVDS- och eDP-kabeldesign.
- PCB-logotyptryck för skräddarsydd utrustning.
- Panelspänning och bakgrundsbelysningskrav matchning.
Dessa tjänster kan vara särskilt värdefulla när en kund behöver en skräddarsydd bildskärmsenhet snarare än ett generiskt styrkort. Istället för att behandla LCD-skärmen, förarkortet, kabeln och bakgrundsbelysningen som oberoende komponenter, kan hela displaysystemet utvärderas som en integrerad lösning.
För ett skräddarsytt projekt bör köpare förbereda LCD-modellnummer, erforderlig videoingång, ingångseffekt, krav på bakgrundsbelysning, uppskattad årlig kvantitet och eventuella firmware- eller OEM-krav innan teknisk utvärdering.
Hur ska ingenjörer välja rätt bildskärmskontroller?
Innan man köper ett styrkort bör ingenjörer verifiera flera tekniska parametrar snarare än att välja ett kort enbart enligt den externa kontaktens utseende.
- Bekräfta LCD-gränssnittet.Bestäm om panelen använder LVDS eller eDP och identifiera den exakta kontakten och stiftkonfigurationen.
- Kontrollera panelspänningen.Kontrollera om LCD-skärmen kräver 3,3V, 5V eller 12V.
- Kontrollera bakgrundsbelysningen.Bekräfta nödvändig bakgrundsbelysningsspänning, aktiveringssignal och PWM-krav.
- Kontrollera videokällan.Identifiera om värden använder HDMI, DP, VGA eller kompatibelt Type-C DP Alt-läge.
- Bekräfta upplösning och timing.Styrenhetens firmware måste vara kompatibel med målpanelens skärmparametrar.
- Utvärdera driftsmiljön.Temperatur, ESD, effektstabilitet och kontinuerlig drift bör beaktas för industriell utrustning.
- Diskutera anpassningskrav.För OEM-produktion bör kabelkonfiguration, firmware, PCB-märkning och panelmatchning bekräftas före massproduktion.
Den här checklistan hjälper till att minska kompatibilitetsproblem under prototyptestning och produktionsinstallation.
Vanliga frågor
F1: Stöder kortet både LVDS och eDP LCD-paneler?
Ja. Styrenheten är designad för att stödja både LVDS och eDP TFT LCD-paneler. De tillgängliga konfigurationerna inkluderar tvåkanaliga 8-bitars LVDS- och eDP-alternativ med 20-stifts, 30-stifts och 40-stifts FPC-gränssnitt.
F2: Vilka videoingångar stöds?
Kortet stöder HDMI, DisplayPort, VGA och USB Type-C videoingång. Typ-C-videodrift beror på värdenheten som stöder lämplig DisplayPort Alt Mode-funktionalitet.
F3: Vilka panelspänningar finns tillgängliga?
De specificerade panelspänningsalternativen är 3,3V, 5V och 12V. Lämplig inställning bör väljas i enlighet med målspecifikationen för LCD-panelen.
F4: Kan styrenheten anpassas för ett OEM-projekt?
Ja. Anpassningsstöd kan inkludera LCD-kompatibilitetsverifiering, firmwareoptimering, EDID-modifiering, justering av bakgrundsbelysningsparameter, anpassade LVDS/eDP-kablar och utskrift av PCB-logotyper.
F5: Vilken information ska lämnas innan du begär en offert?
Det rekommenderas att tillhandahålla LCD-panelmodell, önskad videoingång, ingångsspänning, bakgrundsbelysningskrav, förväntad årlig kvantitet och eventuella OEM- eller firmwareanpassningskrav. Dessa detaljer gör att ingenjörsteamet kan utvärdera kompatibiliteten mer exakt.
Sista takeaway
En flexibel multi-interface display controller kan förenkla kopplingen mellan moderna och äldre videokällor och olika generationer av industriella TFT LCD-paneler. Med HDMI-, DisplayPort-, VGA- och Type-C-ingångar kombinerade med LVDS- och eDP-utgångar kan lösningen stödja ett brett utbud av industriella HMI-, CNC-, medicinsk-, kiosk-, transport- och inbäddade skärmapplikationer. Den konfigurerbara paneleffekten, alternativen för bakgrundsbelysning, industriellt temperaturområde och OEM/ODM-tekniktjänster stödjer ytterligare skräddarsydda displayprojekt.
Om du utvecklar en industriell bildskärm, uppgraderar ett befintligt LCD-system eller letar efter en pålitlig kontrolllösning för OEM-produktion, ge din LCD-modell och gränssnittskrav till SKY-TDM.Kontakta ossmed dina panelspecifikationer, applikationskrav och förväntad kvantitet för att diskutera kompatibilitet, anpassningsalternativ och en lämplig lösning för skärmkontroller för ditt projekt.
