En touchpanel ger mycket mer än bara en transparent yta. Dess interna struktur, ledande material, tillverkningsprecision och elektriska design avgör alla om den kan fungera tillförlitligt och stabilt i verkliga tillämpningar.
För tillverkare av industriell utrustning går valet av rätt industriell pekskärm långt utöver att bara jämföra skärmstorlekar eller gränssnitt. För att säkerställa stabil drift i komplexa miljöer är det viktigt att förstå hur arbetsprinciperna, tillverkningsprocesserna och den strukturella designen av en touchpanel påverkar produktens hållbarhet, noggrannhet och långsiktiga driftstabilitet.

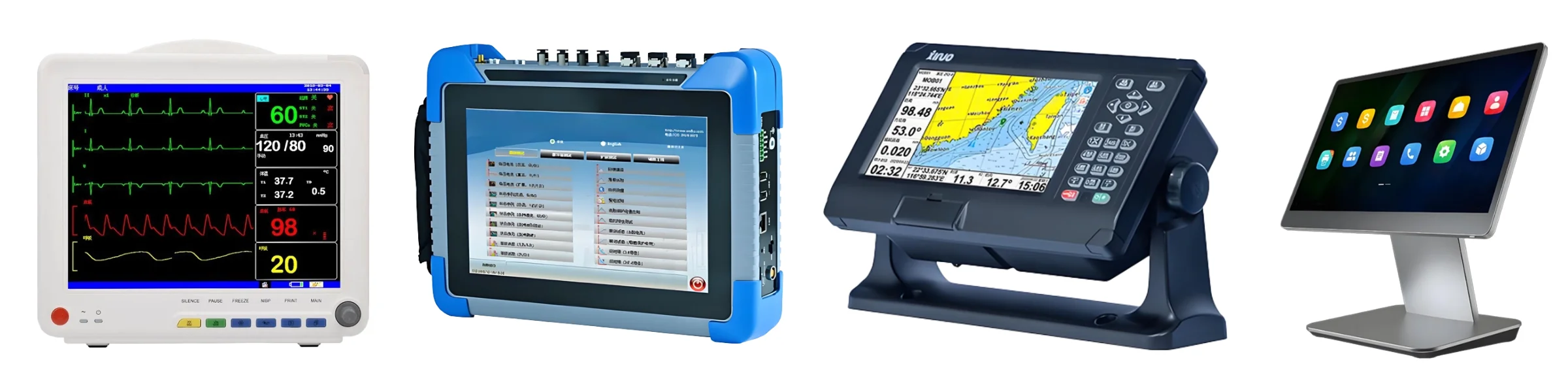

SKY-TDMtillhandahåller i första hand skräddarsydda pekskärmslösningar för industriella styrsystem, medicinsk utrustning, fordonselektronik, självbetjäningskiosker och andra applikationer som kräver pålitlig interaktion mellan människa och maskin.
Vår produktportfölj inkluderar Projected Capacitive (PCAP) pekpaneler, såväl som 4-tråds, 5-tråds och 8-tråds resistiva pekpaneler. Varje teknik har sina egna unika arbetsprinciper, strukturella konstruktioner och tillverkningsprocesser, vilket gör dem lämpliga för distinkta applikationsområden.
PCAP (Projected Capacitive) pekpaneler uppnår exakt pekkontroll genom att detektera förändringar i det elektriska fältet, medan resistiva pekpaneler uppnår detta genom att detektera elektriska signalvariationer orsakade av fysisk kontakt mellan ledande skikt.
Även om båda teknikerna tillåter användare att interagera direkt med skärmen, skiljer de sig markant när det gäller material, elektrodkonfigurationer och monteringsprocesser.

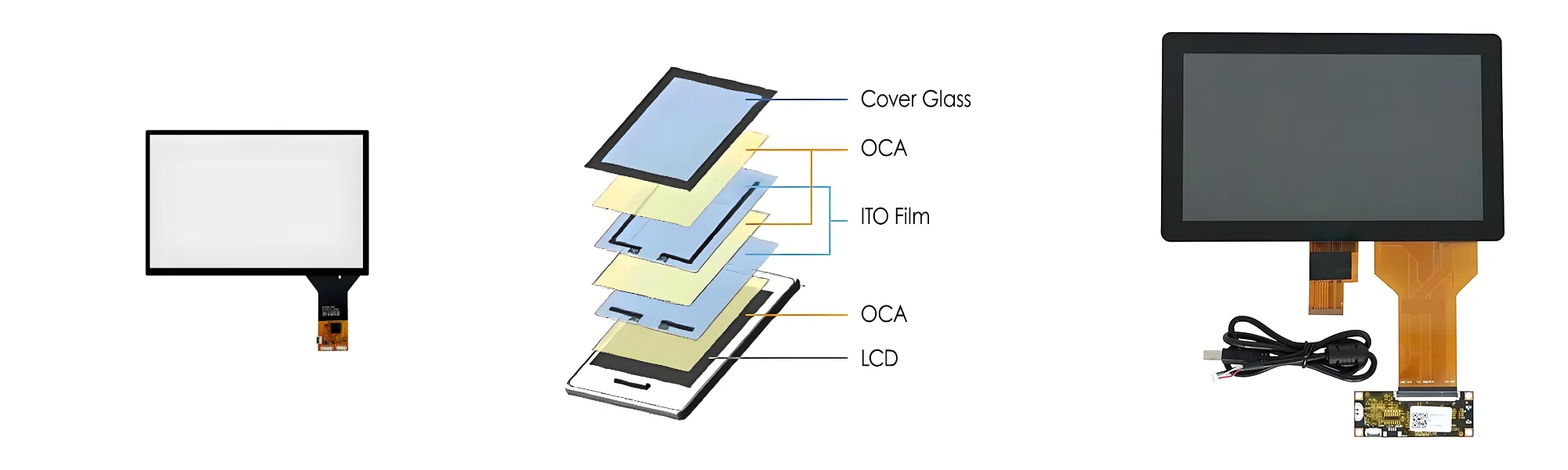

Strukturen för en PCAP-pekskärm består av följande komponenter:
● Täckglas eller andra lämpliga komponenter för täckytan
● Transparenta ledande elektrodskikt
● Isolerings- och stödmaterial (t.ex. OCA, SCA)
● Flexibla tryckta kretsar (FPC)
● Styrkort för pekskärm
Varje konfiguration erbjuder olika avvägningar mellan optisk prestanda, mekaniska egenskaper, tjocklek och kostnad, vilket gör dem anpassningsbara till olika applikationsscenarier.

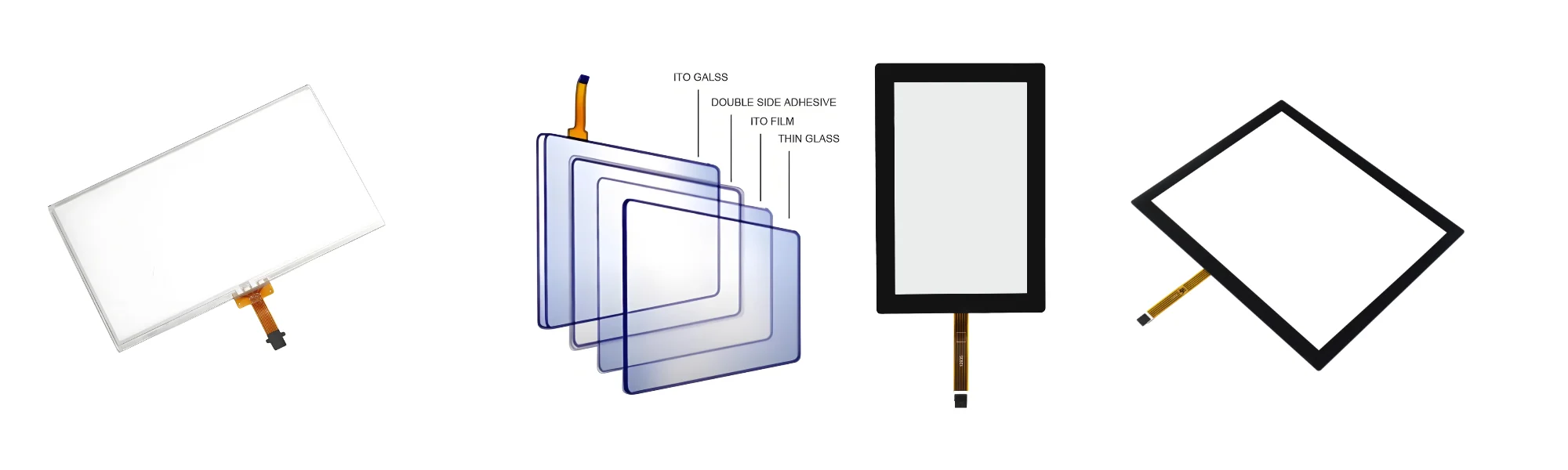

Strukturen hos en resistiv beröringspanel består typiskt av två ledande skikt separerade av mikroskopiska isolerande distanspunkter.
Det övre lagret är vanligtvis en flexibel film belagd med ett transparent ledande material, medan det undre lagret är glas eller annat substrat med en ledande beläggning.
När en användare trycker på skärmytan deformeras det översta lagret för att komma i kontakt med det nedre ledande lagret. Styrenheten mäter sedan de resulterande elektriska signalerna för att bestämma den exakta beröringsplatsen.
Beroende på specifika konstruktionskrav kan det även inkludera skyddande beläggningar, kantband, flexibla kablar och mekaniska stödkomponenter.
Denna tryckbaserade arbetsprincip tillåter inte bara resistiva pekskärmar att stödja barhandmanövrering utan gör dem också kompatibla med handskar och användning av lämpliga pennor eller hårda föremål.
Att tillverka kapacitiva PCAP-pekpaneler kräver exakt kontroll över ledande spår, optiska ytor, inriktningsnoggrannhet och elektriska anslutningar.
Även om tillverkningsprocessen varierar beroende på sensormaterial och strukturell design, inkluderar de huvudsakliga produktionsstegen vanligtvis följande steg.
Tillverkningsprocessen involverar inspektion av täckglas, sensorsubstrat, transparenta ledande material, Flexible Printed Circuits (FPC), självhäftande tejper och andra komponenter. Materialkvaliteten påverkar direkt den optiska klarheten, den elektriska prestandan, lamineringens tillförlitlighet och den slutliga produktens mekaniska styrka. För industriella projekt bestäms materialvalet utifrån utrustningens driftsmiljö och mekaniska krav.
Beroende på designkraven genomgår täckglas processer som skärning, kantslipning, borrning, polering och kemisk förstärkning. Anpassade silkscreenade kanter, logotyper, dekorativa mönster och monteringsfunktioner kan också användas. Med förbehåll för kompatibiliteten hos de valda materialen och designen kan ytbehandlingar som Anti-Glare (AG), Anti-Reflection (AR), Anti-Fingerprint (AF) och anti-smeta beläggningar appliceras. Dessa behandlingar hjälper pekskärmen att anpassa sig till olika ljusförhållanden, rengöringsprocedurer och estetiska krav.
Kapacitiva sensorer innehåller transparenta ledande elektroder arrangerade i specifika arrayer för att detektera kapacitansförändringar. Elektrodspårmönstren och routingdesignerna bestämmer hur beröringssignaler detekteras och överförs till styrenheten.
Beroende på sensortekniken kan tillverkningsprocessen involvera fotolitografisk etsning, laserbearbetning, tryckning eller andra lämpliga metoder. Produktionsprecision är avgörande, eftersom defekter i de ledande spåren kan påverka beröringsprestandan och produktens konsistens negativt.
Sensorn måste vara elektriskt ansluten till pekkontrollen via en FPC. Bindningsprocessen kräver exakt inriktning och kontrollerade bearbetningsförhållanden. Pålitliga elektriska anslutningar hjälper till att minimera anslutningsfel och säkerställa stabil kommunikation mellan sensorn och styrenheten.
Täckglaset och sensorn lamineras ihop med ett lämpligt transparent lim. Lamineringskvaliteten påverkar direkt produktens utseende, optiska prestanda och mekaniska integritet. Under produktionen måste damm, bubblor, inriktningsavvikelser och limdefekter kontrolleras strikt.
Färdiga PCAP kapacitiva pekpaneler genomgår inspektioner för utseende, pekrespons, elektrodkontinuitet och kompatibilitet med målstyrenheten. För specifika projekt kan ytterligare tester inkludera multi-touch-prestanda, handskar med handskar, vattenstörningar, drift vid bred temperatur och testning av elektromagnetisk kompatibilitet (EMC).
Materialval bör i första hand baseras på applikationsscenariot för att undvika överkonstruktion och onödiga kostnadsökningar. Dessa avancerade tester bör inte antas vara standardkonfigurationer för varje PCAP-pekskärm.
En 4-tråds resistiv pekpanel består vanligtvis av en flexibel toppledande film och ett ledande substrat undertill, åtskilda av isolerande distanspunkter.
I en vanlig design bär bottensubstratet X-axelelektroderna, medan den övre filmen bär Y-axelelektroderna. När tryck bringar de två ledande ytorna i kontakt, applicerar styrenheten spänning på motsvarande elektroduppsättning och mäter de resulterande signalerna för att beräkna beröringskoordinaterna. Tillverkningsprocessen inkluderar i allmänhet:
● Materialförberedelse: Val av PET-filmer, ledande substrat, distansmaterial, tejp och Flexible Printed Circuits (FPC) baserat på panelspecifikationer.
● Konduktiv skiktbearbetning: Använder lämpliga tillverkningsprocesser för att tillverka de resistiva ytorna och elektroderna.
● Spacer Dot Formation: Skriver ut enhetliga isolerande prickar på det ledande substratet för att säkerställa att de ledande skikten förblir åtskilda när panelen inte pressas.
● Silkscreening och perifer bearbetning: Tillverkar dekorativa bårder, isolerande mönster eller andra specificerade funktioner efter behov.
● Laminering och montering: Rikta in och montera toppfilmen och bottensubstratet med bibehållen avstånd och mekaniska egenskaper.
● FPC-anslutning och inspektion: Slutförande av de elektriska anslutningarna, följt av inspektioner för koordinater, motstånd, utseende och funktionalitet.
En 4-tråds resistiv touchpanel är en mycket kostnadseffektiv lösning.
En resistiv pekpanel med 5 trådar har en annan elektrodkonfiguration jämfört med versionen med 4 trådar. I en typisk utformning fungerar det ledande bottensubstratet som avkänningsytan, med elektroder vid de fyra hörnen som upprättar det elektriska mätfältet, medan den övre ledande filmen primärt fungerar som ett spänningsavkännande lager.
En 8-tråds resistiv pekpanel bygger på den traditionella 4-trådsarkitekturen genom att lägga till extra anslutningar för att uppnå stabilare elektriska mätningar.
Att välja lämplig pekskärm beror på det specifika applikationsscenariot:
4-tråds resistiva pekpaneler är bäst lämpade för applikationer med strikta kostnadsbegränsningar.
5-tråds resistiva pekpaneler är mycket idealiska för industriella applikationer som involverar högfrekventa operationer, frekvent kontakt och förväntad lång livslängd.
8-tråds resistiva pekpaneler är lämpliga för tuffa miljöer där överlägsen stabilitet krävs.
Olika industriella miljöer har olika krav på en kombination av beröringsprestanda, hållbarhet, optisk kvalitet och driftsflexibilitet.
Industriell automation och gränssnitt mellan människa och maskin (HMI)
Industriella kontrollpaneler kräver vanligtvis stabil beröringsrespons, pålitlig drift och kompatibilitet med utrustningskontrollsystem.
PCAP-pekskärmar är idealiska för gränssnitt som kräver en glasyta, intuitiv användning och multi-touch-funktioner. Omvänt är resistiv teknologi lämplig för applikationer som kräver tryckbaserad input eller kompatibilitet med olika handskar och pennor.
Medicinsk utrustning
Medicinska instrument kräver ytor som är lätta att rengöra, kontrollerade mekaniska dimensioner och pålitlig beröringsrespons.
PCAP-pekpaneler har en mjuk frontpaneldesign, medan resistiva paneler är väl lämpade för instrument där tryckinmatning och kompatibilitet med dedikerade pekverktyg är prioriterade.
Självbetjäningskiosker och industriell utrustning
Självbetjäningskiosker, varuautomater, skrivare och utrustningsgränssnitt kan kräva anpassat täckglas, monteringsmått, FPC-routing och kontrollerkompatibilitet.
PCAP-pekskärmar ger en modern användarupplevelse, medan resistiv teknologi är bättre lämpad för applikationer med specifika ingångskrav eller strikta kostnadsbegränsningar.
Transport och utomhusutrustning
Järnvägssystem, marinelektronik, laddningsstationer och utomhuskontrollterminaler möter ofta utmaningar som temperaturfluktuationer, fukt, vibrationer eller högt omgivande ljus.
I dessa applikationer måste pekskärmen utvärderas som en integrerad del av det övergripande systemet. Faktorer som täckglas, tätningsdesign, lim, kontrollerinställningar, displayens ljusstyrka och mekaniska monteringsmetoder påverkar alla den övergripande tillförlitligheten.
Oavsett om man använder PCAP eller resistiv teknologi kan man inte anta att de i sig har vattentäta, solljusläsbara eller miljöskyddsegenskaper utan korrekt design och validering.
När du väljer en lämplig leverantör rekommenderas det att ta hänsyn till följande faktorer:
● Erfarenhet av PCAP och resistiva pekpanelstrukturer
● Tillgänglighet för 4-tråds, 5-tråds och 8-tråds resistiva konfigurationer
● Förmåga i materialval och strukturell anpassning
● Processkontroll över sensortillverkning, screentryck, laminering och montering
● Kompatibilitet med FPC:er och pekkontroller
● Dimensionell noggrannhet, tillsammans med omfattande kvalitetskontrolldokument och procedurer
● Prototypstöd och enhetlig massproduktion
● Teknisk kommunikationseffektivitet och långsiktig leveransförmåga
Vi tillhandahåller skräddarsydda pekpanelslösningar för OEM- och ODM-projekt, och hjälper kunder med att heltäckande utvärdera pekpanelstrukturer, material, dimensioner, elektriska anslutningar och applikationskrav.
Oavsett om du behöver PCAP kapacitiva pekpaneler eller 4-tråds, 5-tråds och 8-tråds resistiva pekpaneler, kan vi välja den optimala mekaniska lösningen som uppfyller din utrustnings funktionella, mekaniska och miljömässiga krav.
Välkommen att kontaktaSKY-TDMför att diskutera PCAP kapacitiva pekpaneler, 4-tråds, 5-tråds och 8-tråds resistiva pekpaneler, och låt oss skräddarsy en pekpanelslösning för ditt nästa projekt.
