Artikelsammanfattning:När industriella displaysystem utvecklas står ingenjörer ofta inför en praktisk utmaning: att ansluta moderna LVDS-signalkällor med TFT LCD-paneler som fortfarande är beroende av TTL/RGB-gränssnitt. DeLVDS till TTL signalkonverteringskortfrånSKY-TDMger en praktisk brygga mellan dessa två bildskärmsteknologier och hjälper utrustningstillverkare att återanvända befintliga LCD-paneler samtidigt som de minskar kostnader för omdesign, utvecklingstid och integrationskomplexitet. Med kretskortsdesign av industriell kvalitet, stabil signalöverföring, integrerad LED-bakgrundsbelysningsdrift, justerbar VCOM och anpassningsstöd, är denna typ av konverteringskort lämplig för industriella HMI:er, medicinsk utrustning, inbyggda system, transportutrustning och andra displayapplikationer.

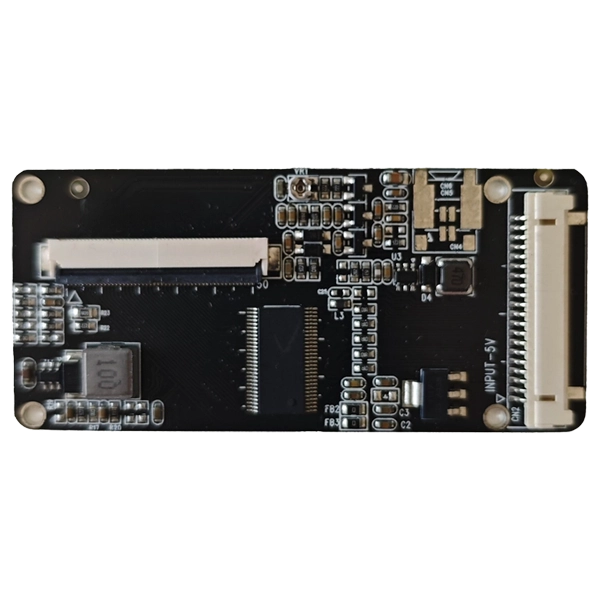

EnLVDS till TTL signalkonverteringskortär en bildskärmsgränssnittskrets utformad för att omvandla LVDS differentiella displaysignaler till TTL/RGB parallella signaler som krävs av kompatibla TFT LCD-paneler. Denna funktion blir särskilt viktig när en industridator, inbyggd styrenhet eller bildskärmskälla tillhandahåller en LVDS-utgång medan den valda LCD-panelen använder ett TTL/RGB-gränssnitt.
Istället för att ersätta en annars lämplig LCD-panel eller designa om ett helt styrsystem kan ingenjörer införa ett konverteringskort mellan signalkällan och displayen. Detta tillvägagångssätt kan vara särskilt värdefullt för uppgraderingar av äldre utrustning, skräddarsydda industriella skärmar och projekt där befintliga LCD-lager måste fortsätta att användas.
SKY-TDMs lösning är designad kring industriell bildskärmsintegration. Standardkonfigurationen stöder en8-bitars LVDS-ingångoch a50-stifts TTL/RGB LCD-utgång, med en 5V ingångsförsörjning, integrerad LED-drivrutin, VCOM-justering och ett driftstemperaturområde på-20°C till +70°C.
Displaygränssnitt är inte alltid utbytbara. LVDS och TTL/RGB använder olika metoder för att överföra bilddata, vilket innebär att en direkt anslutning i allmänhet inte är möjlig när källan och LCD-panelen använder olika gränssnittsarkitekturer.
Detta skapar flera utmaningar för OEM-utrustningstillverkare:
Ett korrekt konstruerat konverteringskort tar itu med gränssnittets oöverensstämmelse samtidigt som resten av bildskärmsarkitekturen behålls relativt oförändrad. För tillverkare som uppgraderar äldre utrustning kan detta ge en mer effektiv väg än att göra om hela displaysystemet.
Signalintegritet är en av de viktigaste faktorerna vid bildskärmskonvertering. Optimerad differentialrouting hjälper till att minska signalförvrängning och stöder stabil bildöverföring mellan LVDS-källan och omvandlingskretsen.
Industriell utrustning fungerar ofta tillsammans med motorer, strömförsörjningsenheter, kommunikationsenheter och andra källor till elektromagnetisk störning. En noggrant designad PCB-layout och kraftarkitektur kan hjälpa till att minska oönskade störningar och förbättra systemets övergripande stabilitet.
Kortet har ett TTL/RGB 50-stifts LCD-gränssnitt för kompatibla TFT-paneler. Gränssnittet inkluderar RGB-data, synkroniseringssignaler, klocka, strömrelaterade signaler, VCOM, återställning och andra skärmkontrollanslutningar.
En integrerad drivrutin för LED-bakgrundsbelysning hjälper till att förenkla den övergripande bildskärmsarkitekturen. Istället för att köpa flera oberoende kretsar kan utrustningstillverkare integrera konverterings- och bakgrundsbelysningsfunktionerna i en mer kompakt bildskärmslösning.
VCOM-justering ger ytterligare flexibilitet när du matchar kortet med olika LCD-paneler. Ingenjörer kan finjustera bildskärmskonfigurationen för att uppnå lämplig bildprestanda för den valda panelen.
Displayintegrationsprojekt kräver ofta anpassade kontakter, stiftdefinitioner, kabellängder, monteringsplatser, firmwarekonfigurationer eller LCD-tidparametrar. En tillverkare av konverteringskort som kan anpassa dessa element kan avsevärt minska integrationsarbetet för OEM-kunder.
Följande tabell sammanfattar den typiska konfigurationen av SKY-TDMLVDS till TTL signalkonverteringskort. Faktiska specifikationer kan variera beroende på vald LCD-panel och anpassade projektkrav.
| Punkt | Typisk specifikation |
|---|---|
| Ingångsgränssnitt | LVDS, 8-bitars |
| LCD-utgångsgränssnitt | TTL/RGB, 50-stift |
| Ingångsspänning | 5V |
| Drivrutin för bakgrundsbelysning | Integrerad LED-drivrutin |
| VCOM-justering | Stöds |
| Driftstemperatur | -20°C till +70°C |
| Anpassad design | Stöds |
| Typisk LVDS-kontakt | HRS DF14-20 / DF19-20 gränssnitt |
| LCD-kontakt | TTL FFC 50-stift |
För tekniska projekt bör gränssnittsspecifikationen alltid kontrolleras mot det exakta databladet för LCD-panelen. Enbart stiftantal garanterar inte kompatibilitet eftersom signaldefinitioner, spänningskrav, timing, orientering och kontakttilldelningar kan skilja sig åt mellan panelerna.
Flexibiliteten i LVDS-till-TTL-konvertering gör den här tekniken användbar i en mängd olika industriella och inbäddade visningsprojekt.
Till exempel kan en utrustningstillverkare ha en beprövad 50-stifts TTL LCD-panel redan integrerad i en etablerad maskin. Om ersättningsstyrenheten matar ut LVDS istället för TTL/RGB, kan ett konverteringskort tillhandahålla en gränssnittsbrygga utan att tillverkaren behöver byta ut hela bildskärmsenheten.
Att välja ett konverteringskort bör börja med LCD-panelen snarare än bara den önskade kontakttypen. Ingenjörer bör samla in fullständig information om panelgränssnittet innan de gör en beställning.
Kontrollera om källan tillhandahåller enkanals- eller dubbelkanals LVDS, bitdjupet, signaltiming, spänningskrav och kontaktkonfiguration. SKY-TDMs standardlösning stöder enkanals 8-bitars LVDS-ingång, medan anpassade konstruktioner kan utvärderas för olika krav.
En 50-stifts TTL-kontakt betyder inte nödvändigtvis att varje LCD använder samma pinout. RGB-data, HSYNC, VSYNC, DE, DCLK, VCOM, ström, bakgrundsbelysning och styrsignaler bör jämföras noggrant med omvandlingskortets definition.
LCD-upplösning, pixelklocka, horisontell timing, vertikal timing och synkroniseringskrav bör matcha kortets konfiguration. Firmware- eller hårdvarujusteringar kan behövas för olika LCD-modeller.
Anslutningsposition, kabellängd, PCB-dimensioner, monteringshål och tillgängligt installationsutrymme bör beaktas under valet. Ett kompakt anpassat PCB kan förenkla integrationen i utrustning med begränsat internt utrymme.
För industriprojekt är det initiala urvalet endast en del av upphandlingsbeslutet. Köpare bör också utvärdera teknisk support, anpassningsmöjligheter, kvalitetskontroll, provtestning, produktionskapacitet och långsiktig produkttillgänglighet.
För industriella köpare går värdet av ett konverteringskort utöver grundläggande signalkonvertering. SKY-TDM positionerar sin lösning som en del av en bredare industriell bildskärmsintegrationstjänst, som stödjer OEM- och ODM-projekt från kompatibilitetsutvärdering till produktion.
Viktiga fördelar inkluderar:
Denna engångsmetod kan vara särskilt användbar för OEM-tillverkare som behöver ett konverteringskort anpassat till en specifik LCD snarare än ett generiskt utvecklingskort. Genom att bekräfta LCD-modellen, gränssnittsdefinitionen, upplösningen, kontakten och mekaniska krav i början av projektet, kan ingenjörer minska kompatibilitetsriskerna innan massproduktion.
Standardlösningen är designad för kompatibla TFT LCD-paneler som använder ett 50-stifts TTL/RGB-gränssnitt. Exakt kompatibilitet beror på LCD:ns stiftdefinition, timing, upplösning, spänning och andra elektriska krav.
Ja. För OEM- och ODM-projekt kan kontakttyper, stifttilldelningar, kabellängder och gränssnittsdefinitioner anpassas enligt mål-LCD och utrustningsstruktur.
Ja. Olika LCD-upplösningar och tidskrav kan utvärderas för motsvarande hårdvaru- eller firmwarekonfigurationer. Ingenjörer bör tillhandahålla den exakta LCD-modellen eller databladet för kompatibilitetsbedömning.
Ja. Kortet är designat för industriell bildskärmsintegration och stöder ett driftstemperaturområde på -20°C till +70°C. Dess PCB-layout, effektdesign och signalarkitektur är optimerade för stabil drift i krävande applikationer.
Ja. Matchande kabelenheter kan tillhandahållas, inklusive LVDS-kablar, bakgrundsbelysningskablar, strömkablar och skräddarsydda kablar vid behov.
Standardversionen stöder enkanalig 8-bitars LVDS-ingång. Dubbelkanals LVDS-krav kan utvärderas för skräddarsydd kortutveckling enligt mål-LCD:s timing och gränssnittsspecifikationer.
Ja. Provutvärdering rekommenderas starkt för industriella projekt. Att testa omvandlingskortet med den faktiska LCD-panelen och systemkontrollern kan verifiera signalkompatibilitet, bildkvalitet, timing, bakgrundsbelysning och mekanisk integration innan volymproduktion.
EnLVDS till TTL signalkonverteringskortkan vara en effektiv lösning när moderna LVDS-baserade system behöver fungera med befintliga TTL/RGB TFT LCD-paneler. Genom att kombinera stabil signalomvandling, industriorienterad PCB-design, integrerad bakgrundsbelysningsdrift, VCOM-justering och anpassningsmöjligheter, kan det hjälpa OEM-tillverkare att förenkla bildskärmsintegration samtidigt som användbarheten av befintlig LCD-hårdvara utökas. För projekt som kräver skräddarsydda gränssnitt, LCD-kompatibilitetsutvärdering, kabelmatchning eller produktionsstöd, kan valet av en erfaren industridisplaypartner göra övergången från prototyp till massproduktion mycket effektivare. Om du letar efter en pålitlig Kina tillverkare och leverantör för en anpassadLVDS till TTL signalkonverteringskort, kontakta ossmed din LCD-modell, gränssnittsdefinition, upplösning och systemkrav för att diskutera en lämplig lösning med SKY-TDMs ingenjörsteam.
