Detta är en 2,1-tums cirkulär pekskärm speciellt designad för smarta hushållsapparater och kompakta kontrollpaneler. SKY-TDM kan anpassa displayens pekskärm enligt den faktiska strukturen på din utrustning och kraven för interaktion mellan människa och maskin (HMI).

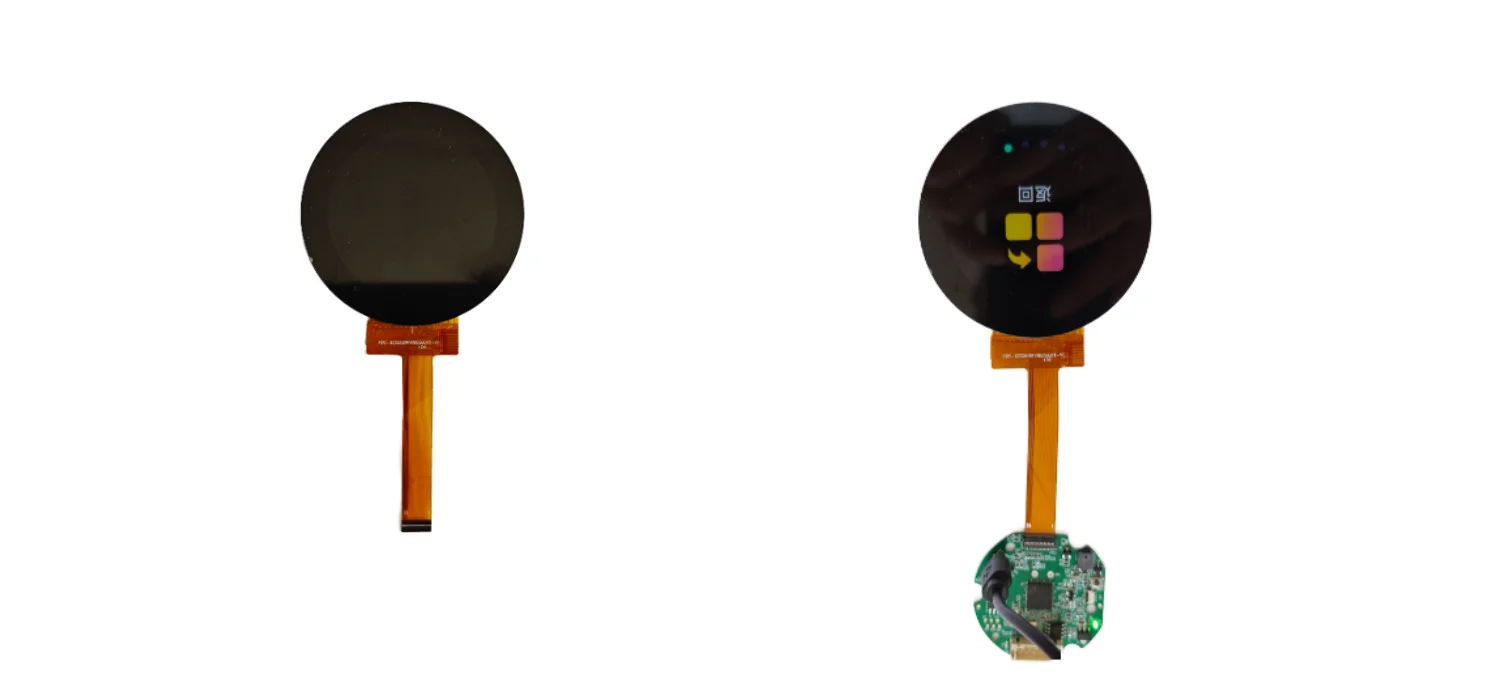

Denna 2,1-tums cirkulära pekskärmslösning har en upplösning på 480x480 och en ungefärlig storlek på 56,18 x 59,71 x 2,26 millimeter. Den är kompakt i strukturen. Den använder ST7701-drivrutinen IC och stöder RGB-gränssnitt (som kan anpassas som MIPI-gränssnitt).
Vi tillhandahåller skräddarsydda displaylösningar för att möta dina kärnbehov och hjälper dig att sömlöst integrera displaykomponenter i den övergripande industriella designen av din utrustning.
Runda skärmar ersätter allt mer traditionella fyrkantiga skärmar i smarta hushållsapparater.
Sömlös industriell design: Cirkulära displayer eliminerar den visuella konflikten mellan en rektangulär skärm och de böjda, cylindriska formerna som är vanliga i kaffemaskiner, luftrenare och smarta högtalare. Skärmen integreras i produktsiluetten istället för att bryta den.
Byte av vred: Många apparater använder fortfarande fysiska vridknappar för temperatur, hastighet eller lägesval. En cirkulär pekskärm kan replikera rattens funktion digitalt med dynamiska ikoner, justerbar känslighet och inget mekaniskt slitage, samtidigt som den erbjuder mer information än en tryckt urtavla.
Bättre användning av kompakt utrymme: I små kontrollpaneler undviker en cirkulär layout de slösade hörnområdena på rektangulära skärmar. Den 480 × 480 kvadratiska pixelmatrisen mappar naturligt till ett runt visningsområde och utnyttjar det tillgängliga visningsområdet fullt ut.
Starkare visuellt fokus: Cirkulära gränssnitt drar användarens blick mot mitten av kontrollpanelen, vilket är idealiskt för primära funktioner som start/stopp, temperaturjustering eller lägesval i smarta kaffemaskiner och köksmaskiner.
Konsekvent estetik över produktlinjer: Apparatvarumärken kan standardisera på cirkulära displaymoduler över flera produkter: kaffemaskiner, luftrenare, tvättmaskiner som skapar ett enhetligt designspråk samtidigt som de förenklar inköp och lager.
Touch + Display Integration: Kombinerat med optisk bindning och PCAP touch, blir en cirkulär display en förseglad frontpanel som är lätt att rengöra, avgörande för köksapparater som utsätts för fukt, fett och daglig rengöring.
För smarta hushållsapparater, jämfört med traditionella luftgapstrukturer, ger optisk bonding en mer integrerad displayeffekt, vilket framhäver produktens premiumkänsla.
Genom att sömlöst binda pekpanelen till displayen, minimerar denna lösning effektivt synliga ljusreflektioner orsakade av luftgapet och förhindrar att fukt tränger in i varierande luftfuktighetsnivåer. Det skapar en mycket renare frontyta, vilket gör den särskilt idealisk för hemprodukter med krävande estetiska krav.
Den här tekniken kan tillämpas brett på olika apparatdesigner, såsom smarta kaffemaskiner, luftrenare, köksmaskiner, tvättmaskiners kontrollpaneler och smarta ugnar.
Med ett extremt kompakt mekaniskt fotavtryck på bara 56,18 × 59,71 × 2,26 mm, är 2,1 tums cirkulär pekskärmslösning perfekt lämpad för applikationer med strikta interna utrymmesbegränsningar. Dess 480x480 upplösning ger ett fyrkantigt användargränssnitt som sömlöst integreras i sammansättningen av kompakta kontrollpaneler.
Vi kan diskutera skräddarsydda lösningar med våra kunder utifrån följande arbetsflöde:
Skärmstorlek → Pekpanel → Täckglas → Laminering → Gränssnittskonfiguration → Mekanisk struktur
Olika projekt kan kräva olika skärmdimensioner, bildförhållanden, monteringsstrukturer eller beröringslösningar skräddarsydda för specifika användningsfall. Därför rekommenderar vi starkt att integrera anpassad utveckling i det tidiga designstadiet av din produkt. Genom djupgående kommunikation kring dina specifika behov kan vi erbjuda överlägsna kundanpassade lösningar.
Denna 2,1-tums cirkulära pekskärmslösning stöder ett I2C-pekgränssnitt, vilket gör att pekfunktionen kan integreras sömlöst med kundens huvudkontrollsystem.
När det gäller skärmprestanda har skärmen en ljusstyrka på 300 cd/m² och ett kontrastförhållande på 800:1. Den erbjuder breda betraktningsvinklar på upp till 80° i alla riktningar och ger alternativ för både RGB- och MIPI-skärmgränssnitt.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | ÅTERSTÄLLA | TE | GND | D0N | DOP | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDA | LEDK | GND | VCC | ÅTERSTÄLLA | NC | SDA | SCK | CS | DCLK | DE | MOT | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Dessa enastående egenskaper lägger en praktisk grund för de interaktiva gränssnitten för kompakta hushållsapparater, som helt uppfyller användarnas behov av interaktion mellan människa och maskin (HMI).
Varje kundenhet har ett unikt displaygränssnitt och distinkt industriell design. För att betjäna vår mångsidiga kundbas tillhandahåller vi omfattande OEM- och ODM-anpassningstjänster. Vi kan diskutera skräddarsydda lösningar baserade på dina specifika krav, såsom anpassade pekpaneler, anpassat täckglas, olika gränssnittsalternativ, anpassade FPC-kablar, silkescreentryck av logotyper och anpassade ljusstyrka och optiska parametrar.
Utöver vår referenslösning på 2,1 tum med cirkulär pekskärm erbjuder vi även integrerade anpassningstjänster för drivrutinskort, inklusive alternativ som seriella portkort.
1. Kravbekräftelse: Dela din skärmstorlek, upplösning, pekfunktion och installationsutrymme.
2. Lösningsdesign: Vi föreslår pekpanel, täckglas och gränssnittskonfiguration.
3.Sample Development: Prototypmontering för din mekaniska och elektriska validering.
4. Designverifiering: Gemensam granskning av passform, beröringsprestanda och optisk effekt.
5.Massproduktion: Stabil satsförsörjning med full inspektion före leverans.
Tidigt engagemang rekommenderas: vi kan anpassa displayenheten till din industriella design snarare än att tvinga din design runt en standardmodul.

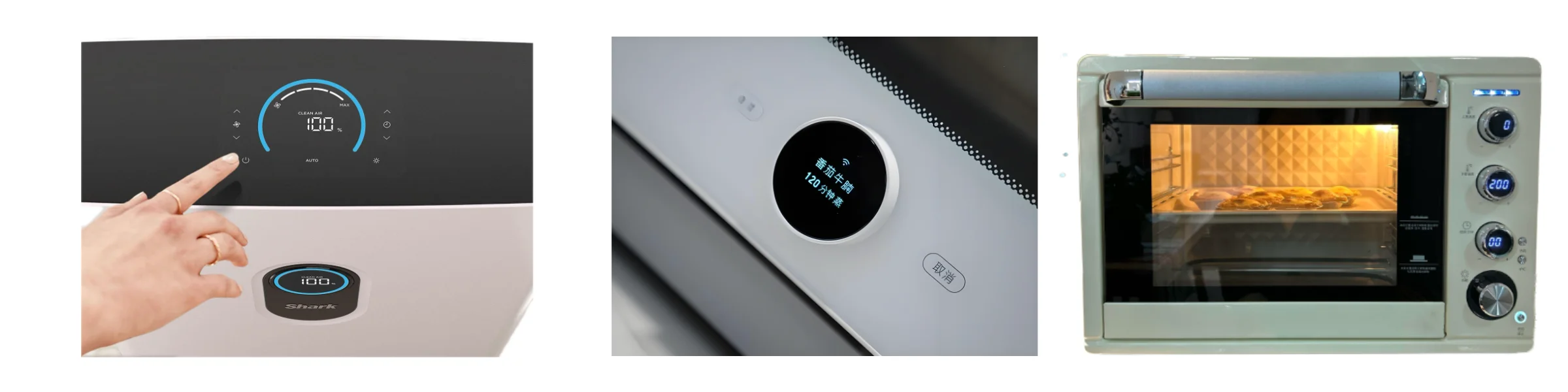

Våra displaylösningar är allmänt tillämpliga på olika produkter för smarta hem och apparater, inklusive:
Smarta kaffemaskiner: Pekkontroller ger ett modernt och interaktivt användargränssnitt.
Luftrenare: Kompakta pekskärmsenheter möjliggör snabb justering av olika funktioner.
Smarta köksapparater: För produkter som riskokare, ugnar och köksfläktar erbjuder vi pekskärmar med vridknappsfunktionalitet.
Tvättmaskiner och torktumlare: Displayer möjliggör snabbt val av tvätt- och torkprogram, samtidigt som de ger en intuitiv bild av driftstatus.
För alla apparatkategorier som nämns ovan kan vi uppfylla dina specifika specifikationskrav.

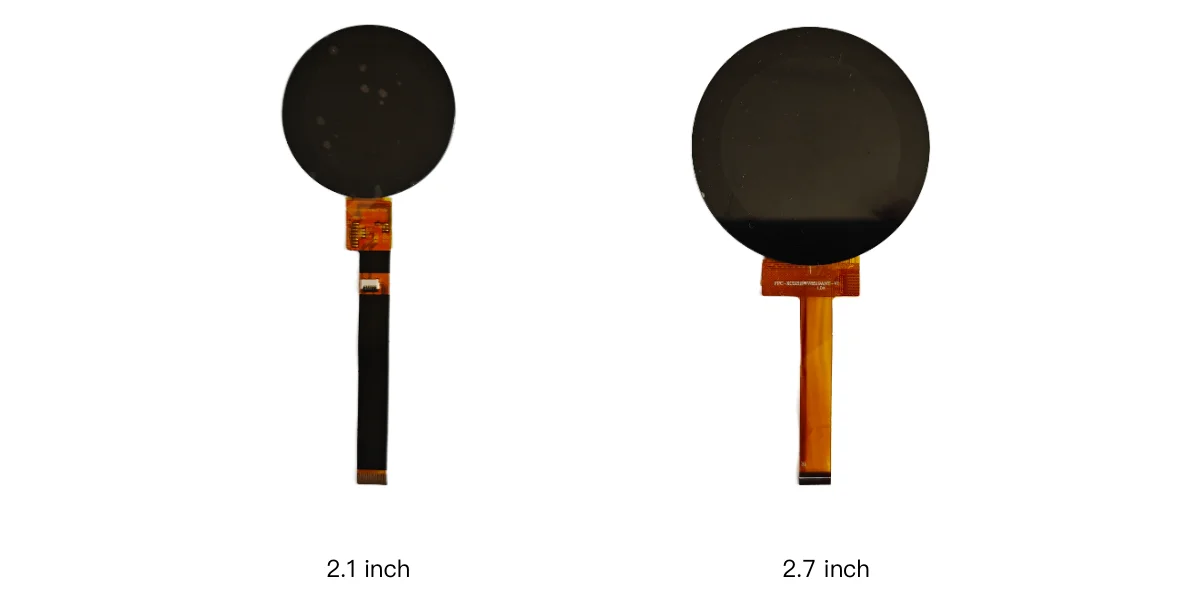

Nej, vi erbjuder ett bredare utbud av alternativ. Förutom 2,1-tumsenheten tillhandahåller vi även 1,6-tums, 2,7-tums, 5-tums och andra storlekar. Det specifika valet beror på dina produktkrav.
Ja. Touchpaneler kan anpassas helt för att möta dina behov, inklusive den yttre formen, speciella ytbehandlingar för täckglaset, FPC-kabeldesign och mer.
Ja. Vi kan leverera LCD-modulen eller pekpanelen separat. Vi stödjer även en lösning där endast täckglaset är laminerat, utan pekpanelen.
Ja. Denna typ av kompakt pekskärm är lämplig för applikationer som smarta kaffemaskiner, luftrenare, köksapparater och andra intelligenta kontrollterminaler, beroende på de slutliga applikationskraven.
Ja. Kunder kan diskutera skräddarsydda krav med oss, inklusive skärmstorlek, pekskärm, täckglas, hellaminering, gränssnittstyp och mekanisk integration.
Vänligen ange önskad skärmstorlek, upplösning, pekfunktion, täckglasets dimensioner, installationsutrymme, gränssnittskrav, driftsmiljö och uppskattad kvantitet. Dessutom skulle tillhandahålla produktritningar eller 3D-husfiler vara mycket fördelaktigt för vår mekaniska utvärdering.
Om du utvecklar en ny hushållsapparat är vi mer än gärna involverade i början av designfasen för att heltäckande utvärdera dina övergripande produktkrav.
SKY-TDM kan arbeta nära våra kunder för att bedöma specifika behov, inklusive skärmstorlek, peklösning, täckglas och anpassade drivrutiner. Detta samarbetssätt hjälper till att skapa en felfri färdig produkt, och undviker behovet av att kompromissa med den övergripande designen bara för att rymma en olämplig standardstruktur.
Du är välkommen att kontakta oss när som helst för att diskutera dina kommande projekt.
